シンプルコイル平坦化切断機は、シンプルな構造、基本機能、低コストを実現した経済的な金属板前加工用1台2役の機械です。コイルの平坦化と長さの切断を単一の合理化された生産ラインに統合し、コイルから平板までの連続加工を可能にします。小規模で低予算の用途向けに設計されており、「巻き戻し、平らにし、所定の長さに切断する」という基本的な要件に対応します。
Jiangyin Hailong Machinery Factory は 簡易コイル平坦化・切断機 中国のサプライヤーです。1200以上の顧客関係を持ち、カスタムロール成形設備を提供し、多くの業界にサービスを提供しています。 簡易コイル平坦化・切断機 販売中.
コア機能：
アンコイル（アンワインディング）：コイルを支えながらゆっくりと解きほぐし、コイルのストレスを緩和します。
レベリング（矯正）：メカニカルローラーにより波打ち、反り、反りなどの変形を取り除き、平面度を戻します。
せん断（長さに合わせて切断）：連続的に供給される（平らにされた）金属ストリップを、あらかじめ設定された長さで単一のシートに切断します。
設備の特徴:
シンプルな構造: 複雑な自動化システムがなく、コンパクトな機械設計で、設置面積が小さい (通常長さ 5 ～ 10 メートル)。
手動操作が主流です。手動によるコイルの装填、パラメータ調整 (レベリング ローラーの圧力など)、およびシートの収集はオペレーターの経験に依存します。
機能は合理化されています。巻き戻しとレベリングのみに重点が置かれており、自動ウェブ修正、張力制御、精密スリットなどの高度な機能はありません。
低コスト：価格は全自動整準ライン（通常数万元）の約1/5～1/3です。
低消費電力: モーター出力は比較的低いため (通常 11kW ～ 30kW)、小規模な作業場に適しています。
典型的な構造:

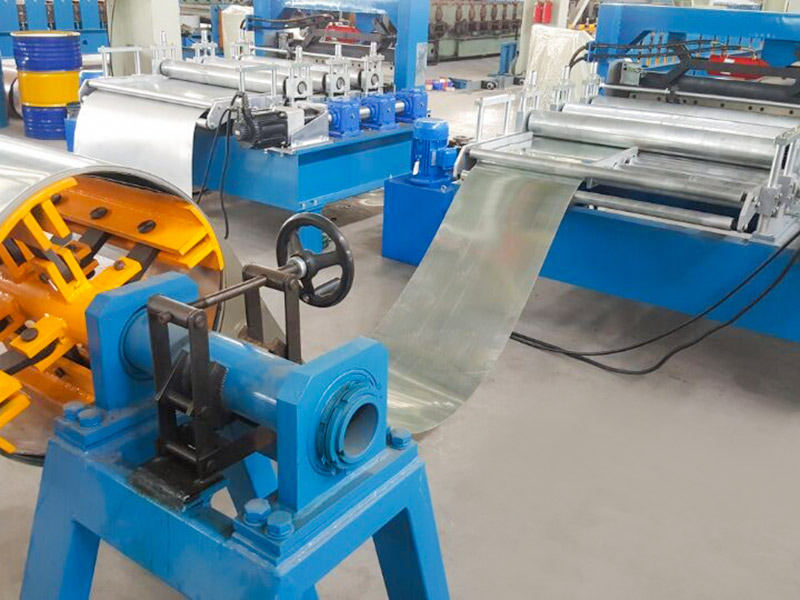

アンワインドスタンド: コイルを固定するために手動で伸縮するリールを備えた単純な円錐形または片持ち構造。
フィーダー プラットフォーム: ストリップ ヘッドを手動でレベリング マシンに導きます。

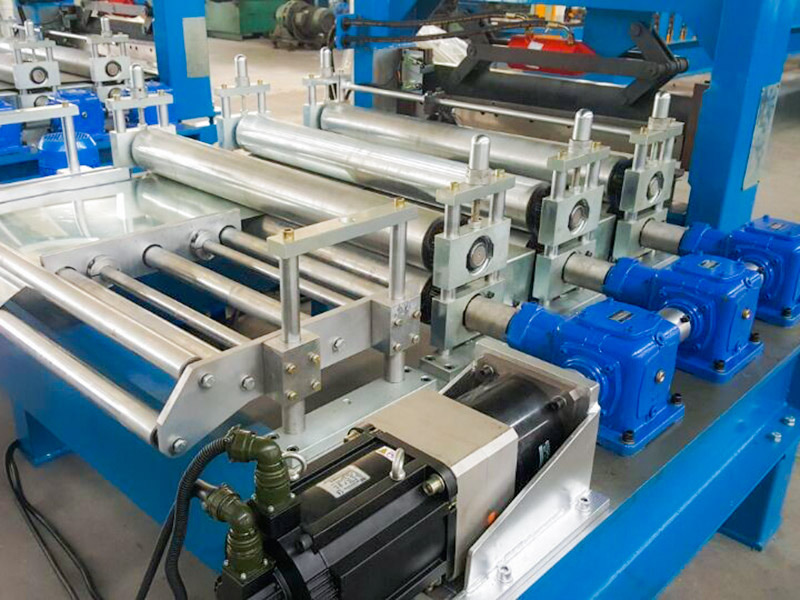

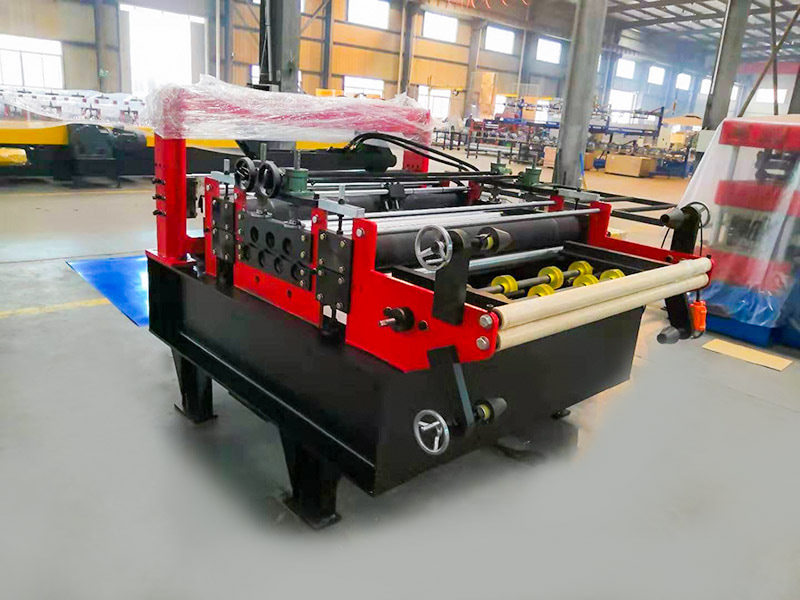

レベリングユニット：コアユニットには5～9個のレベリングローラー（上級モデルより少ない）が含まれており、ローラーの曲げにより変形を修正します。
剪断装置:
油圧式ハサミ: 低コストでメンテナンスが容易で、厚さ ≤3mm (主流の選択肢) に適しています。
空気圧ハサミ: さらに手頃な価格で、板金 ≤1.5mm (変形しやすい) にのみ適しています。
シャーリングラック: 手作業で処理して積み重ねるために、平らにされたシートを受け取ります。
| 電力要件 | 電圧 | 380V/50Hz/3Ph (カスタム可能) |
| メインモーター出力 | 7.5KW | |
| カッターパワー | 5.5KW | |
| 生産速度 | 10～15m/分 | |
| 構造の厚さ | 18mm | |
| シャフト径 | 80mm | |
| ドライブ | ギア | |
| H鋼 | 400mm | |
| 画面 | HMI | |
| 切断の種類 | 長さ設定とポストカット | |
| 制御システム | PLC シーメンス | |
| 取り付け寸法(最終設計に応じて) | 3.6m×1.5m×1.2m | |
| 総重量(約) | 3.0T | |
