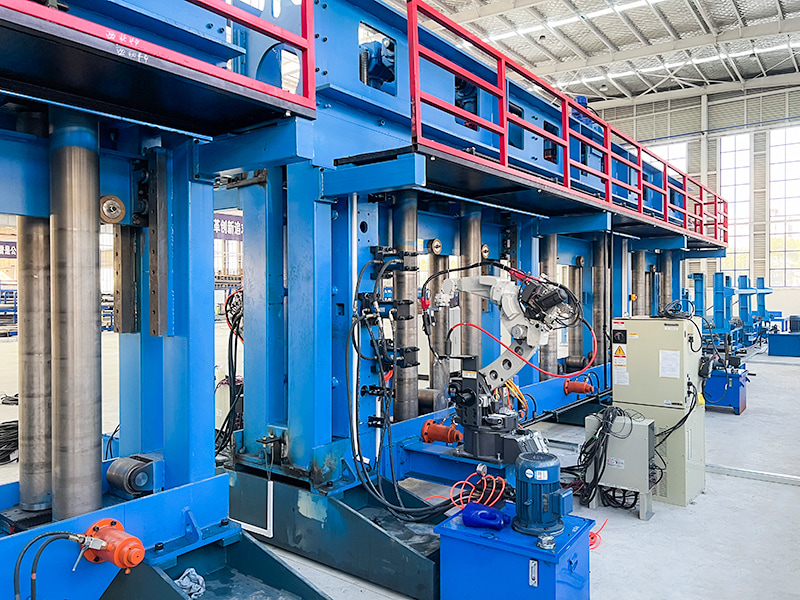

耐震耐震壁生産ラインは、鉄骨構造物のコア鋼板耐震壁 (SPSW) コンポーネントを生産するために特別に設計されたインテリジェント圧延機です。複数の高張力ローラーを使用して、高張力鋼コイル (降伏強度 ≥550 MPa) を連続的に冷間曲げして、垂直補強材、水平せん断ストリップ、および接続エッジを備えたカスタマイズされたプロファイルを作成します。この機械は従来のコンクリート耐震壁を置き換え、建物の耐震性能と建設効率を大幅に向上させます。
Jiangyin Hailong Machinery Factory は 耐震耐震壁生産ライン 中国のサプライヤーです。1200以上の顧客関係を持ち、カスタムロール成形設備を提供し、多くの業界にサービスを提供しています。 耐震耐震壁生産ライン 販売中.
コア機能と技術的特徴:
1) 一体化複合断面形成
主壁パネル：厚さ2.0～8.0mm、引張強さ650MPa以上の高張力鋼板（Q550GJ/Q690）。
垂直補強材: 壁の座屈耐性を高めるために、T 字型または U 字型のリブ (高さ 80 ～ 200 mm) に冷間曲げされます。

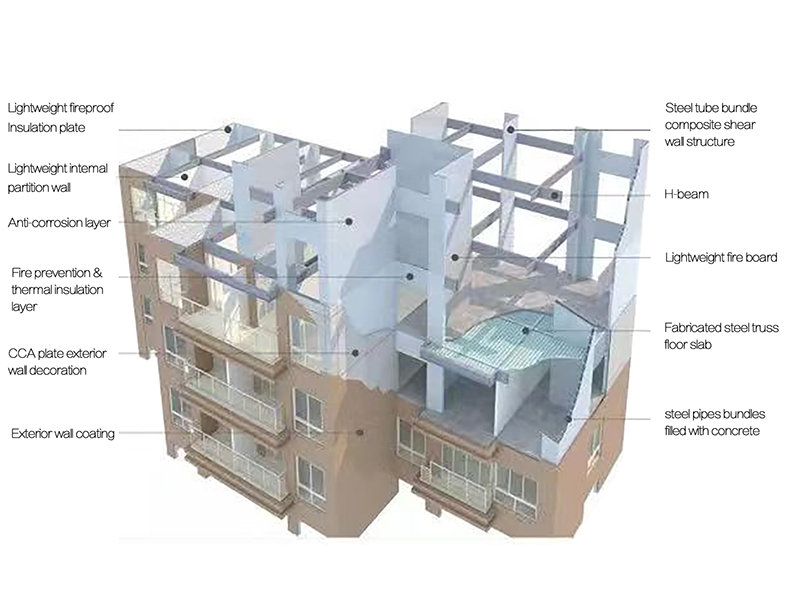

水平せん断ストリップ: エネルギー散逸を高めるためのロール成形された横方向の波形 (長さ 150 ～ 300 mm)。 https://example.com/spsw-profile.png （模式図：鋼板せん断壁複合構造）
2）最適な耐震性能設計
ローラー上にあらかじめ設定された「弱い梁、強い壁」の曲げ線が、地震エネルギーの方向性の放出を誘導します (マグニチュード 8 の耐震要件を満たしています)。
補強材の間隔 (300 ～ 600mm) をインテリジェントに調整することで、壁の面外での不安定性を防ぎます。
3) 効率的なデジタル制作
ダイレクト BIM データ ドライブ: 建物モデル データを直接分析し、プロファイル寸法を自動的に調整します (さまざまな床の高さに適応します)。
オンラインレーザー厚さ測定マシンビジョン位置決めにより、穴グループの位置精度は±0.3mmを保証します（高強度ボルト接続の要件を満たします）。

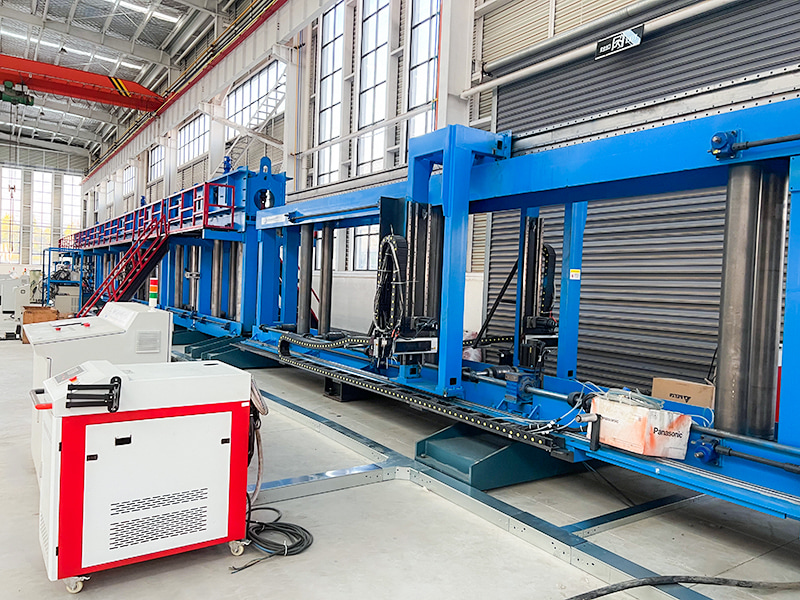

コア機器システムのコンポーネント:
頑丈なデコイラー: 油圧拡張ベアリングは 20 ～ 30 トンのスチール コイル (幅 1.0 ～ 1.5 メートル) を運ぶことができ、変形を防ぐためのサーボ張力制御が付いています。
9本ローラー高圧レベリング機：厚さ12mmの板の内部応力を除去し、1mm/㎡以下の真直度を実現（レーザー校正）。
高精度パンチングユニット：2000トン油圧パンチングマシン：ボルト穴とパイプライン貫通穴を同時に穴あけ、厚さ50mmの板の穴あけにも対応。
スティフナー成形機：24～32セットの超硬ローラー（硬度HRC62）、T/U形リブを段階的にプレス（深さ公差±0.2mm）。
シアーストリップコルゲーションマシン: サーボ周波数変換により、調整可能な波長 (150/200/300mm) と 1:8 ～ 1:10 の波深さ比で水平波形を生成します。
ボーダーロック曲げ：4シリンダー同期油圧曲げ機で壁接合部を形成します（曲げ角度90°±0.5°）。
固定長プラズマ切断: 水中プラズマ切断 (厚さ ≤ 12mm)、切断角度 ≤ 3°、熱変形なし。
3D スキャン品質検査: レーザー スキャンにより BIM モデルを比較し、フルスケールの偏差等高線マップ (精度 0.1 mm) を生成します。
デジタル ツイン コントロール システム: 物理的な機器のステータスをリアルタイムにマッピングし、ロールの磨耗を予測し、それを自動的に補償します。
業界での応用価値:

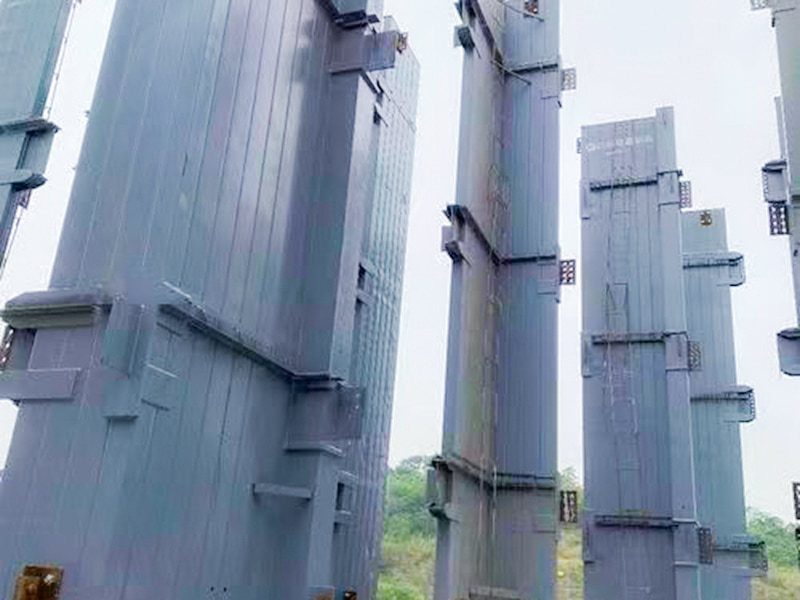

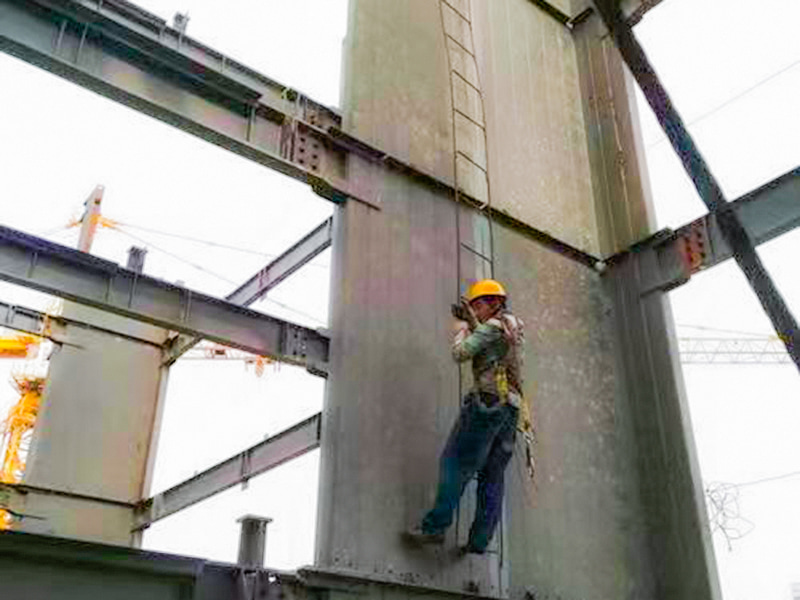

超高層ビル：重量を60％削減し、コア建設速度を3倍に向上（上海タワー適用例）。
産業用耐震性: 化学プラントおよび原子力発電所の横方向の剛性が 200% 向上し、SL-2 の地震条件を満たします。
グリーン変革: 平方メートルあたり 1.2 トンの二酸化炭素削減により、LEED 認証ポイントを獲得。
| 技術的パラメータ | ||
| アイテム | パラメータ | 備考 |
| マシンベース | 国家規格 No.80 I ビーム鋼 | 溶接全体構造 |
| ローラー材質 | Cr12MoV鋼 | 真空焼入れ |
| メインシャフト | φ157，42CrMo | 焼入れ・焼戻しイオン窒化処理 |
| グループの形成 | 22 | |
| メインモーター出力 | 42KW、Kシリーズ | |
| メインドライブギアボックス | (K97ヘリカルギヤボックス) | |
| ドライブモード | 160型ギヤボックスドライブ | |

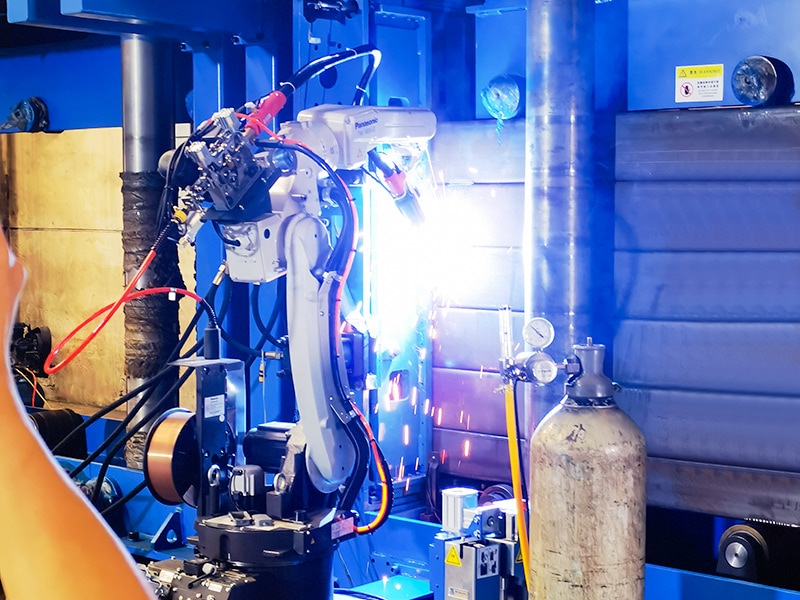

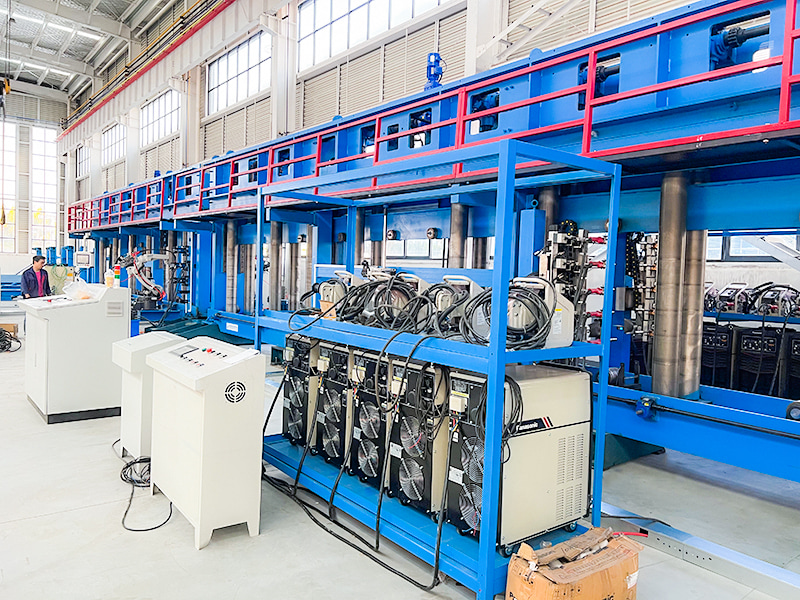

| 溶接方法 | 炭酸ガス溶接 | |
| フィーディングとブランキング | 油圧反転機構 | |
| カットオフモード | 油圧カットオフ | 油圧ステーションのモーター出力は 7.5 KW |
| パンチングモード | レーザー穴あけ加工 | |
| 制御システム | シーメンス/シュナイダー PLC | |
| 油圧システム | 北京華徳ブランド | |
| 生産ラインの全長 | 約70メートル | |
| 装備重量 | 約80トン | |

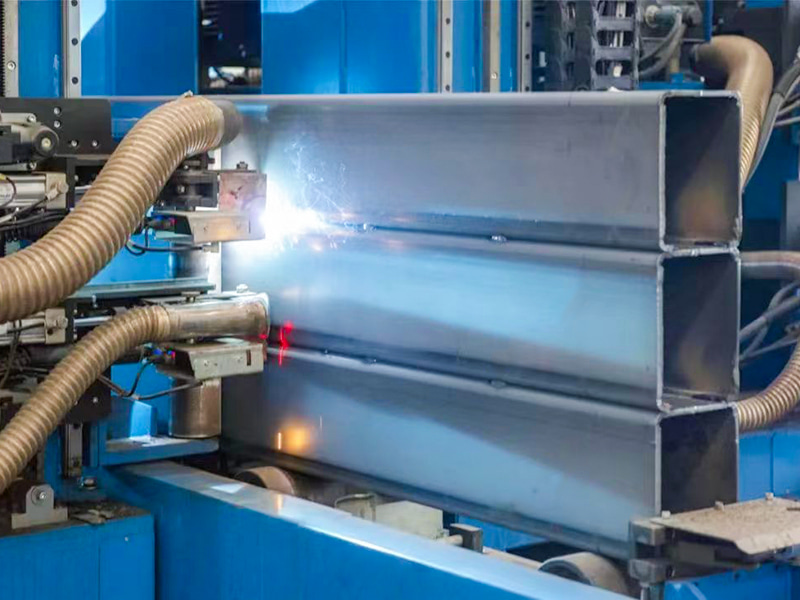

| 原材料 | 180-240幅角管 | |
| 生産速度 | 約80m/分 | |
