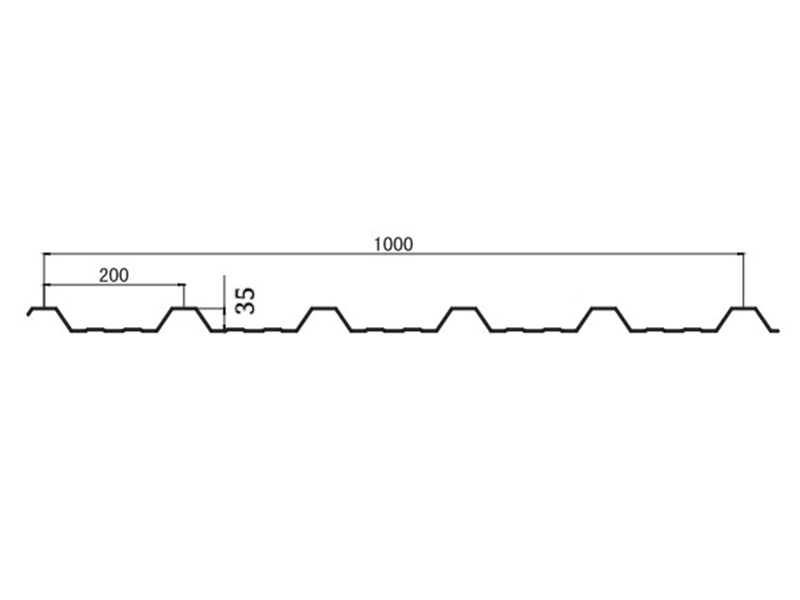

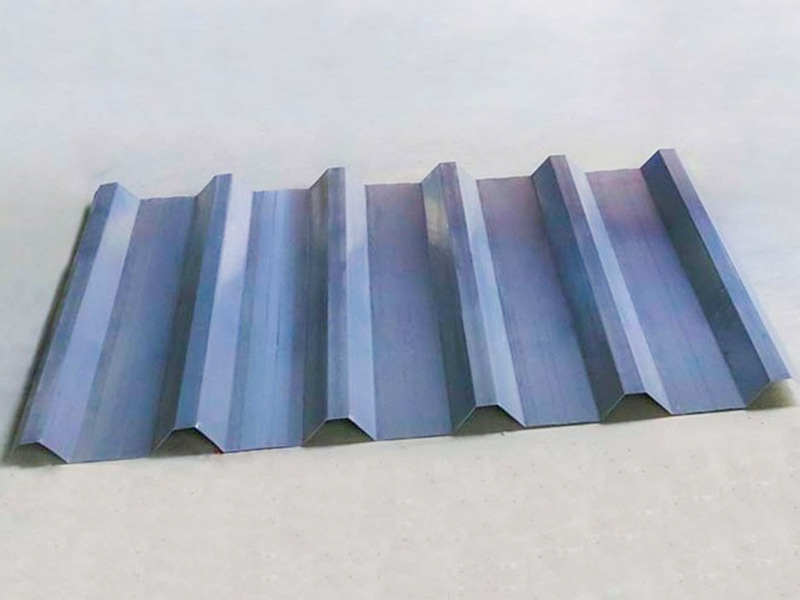

高速屋根板ロール成形機は、建設業界向けに特別に設計された全自動板金加工機です。その中心的な機能は、金属コイル (カラー塗装鋼、亜鉛メッキ鋼、アルミニウム-マグネシウム-マンガン鋼など) を特定の断面形状 (波形、台形、立ち継ぎ目など) の屋根パネルに連続的かつ高速でロール成形することです。 高速（通常 30 m/min 以上）、高効率、高精度、低損失を特徴としており、工場、空港、競技場などの大型鉄骨構造物の屋根工事の重要な生産設備となっています。
Jiangyin Hailong Machinery Factory は 高速屋根シート ロール成形機 中国のサプライヤーです。1200以上の顧客関係を持ち、カスタムロール成形設備を提供し、多くの業界にサービスを提供しています。 高速屋根シート ロール成形機 販売中.
コア機能と技術的特徴:
1. 高速連続成形
動作速度：30～150m/min（従来のロール成形機の3～5倍）
駆動：同期制御付きサーボモーター（各ロール独立駆動）
利点: 5,000 ～ 15,000 平方メートルの屋根パネルを 8 時間で生産でき、大規模プロジェクトの迅速な建設要件を満たします。
2. 高精度な断面制御
成形精度: ±0.5mm/メートル (屋根の接合部をしっかりと固定します)
主要なテクノロジー:
ローラーのCNC研磨（精度±0.01mm）
オンラインレーザー厚さ測定クローズドループフィードバックシステム（板厚変動をリアルタイム補正）
動的油圧による横方向位置決め (ずれを防止)
3. インテリジェントなオートメーション
自動金型交換システム (オプション): 異なるプレート タイプ (例: 760 → 820) を 15 分以内に切り替えます。
IoT リモート監視: リアルタイムのデータ収集 (速度、故障率、出力) とモバイル管理のサポート。
自動潤滑システム: ローラーに潤滑剤を正確にスプレーして摩耗を軽減します。
コア構造:
アンコイルレベリングユニット: 油圧アンコイラー 17 ローラーストレートナー (コイル応力を除去し、シートの先頭と末尾で平坦度誤差 ≤1mm/m² を保証)
サーボフィーダー：ピンチローラーエンコーダー、送り精度±0.3mm（各セクションでの正確なカット配置を保証）

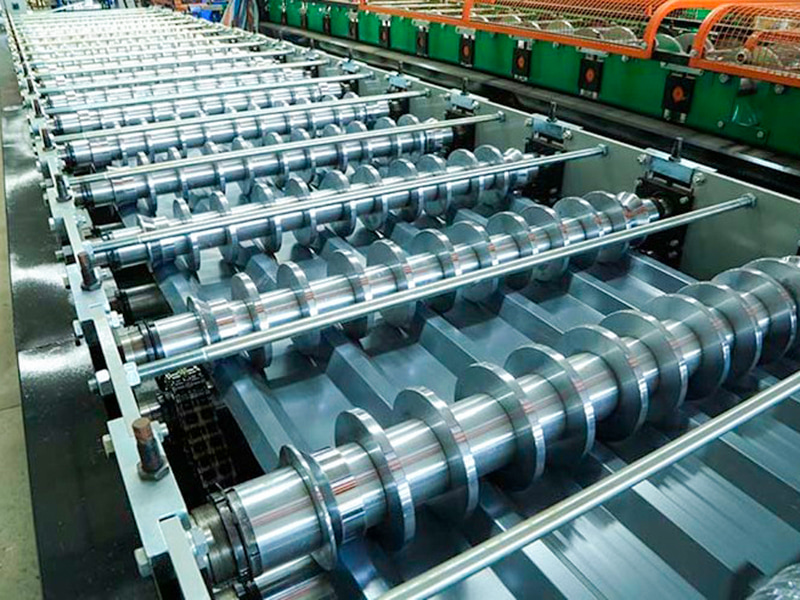

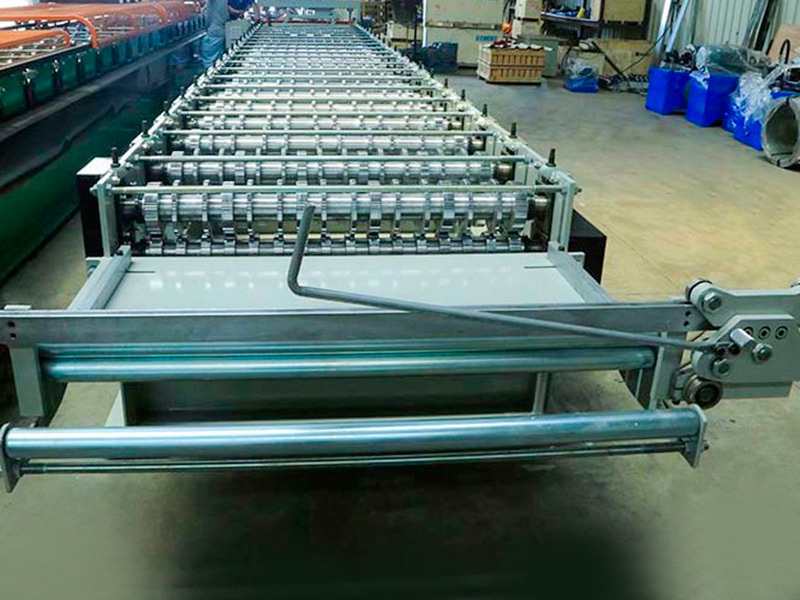

成形機（コアユニット）：20～30組のローラーを階段状に配置し、粗成形、仕上げ、サイジングの各セクションに分かれる
油圧切断システム: フライングシャー/空気圧シャー (切断中ノンストップ、バリ ≤0.1mm)

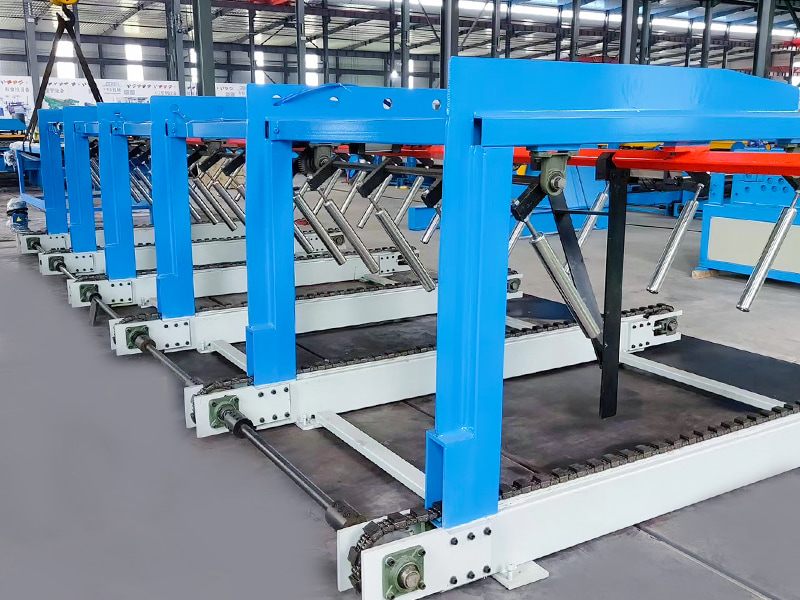

排出サポート：成形ブラケット可変周波数コンベア（傷や仕上がりシートの滞留を防止）
制御キャビネット: 産業用 PC PLC (Siemens 1500 シリーズ)、シート材料データベースへのアクセスをサポート
| 技術的パラメータ | ||
| アイテム | パラメータ | 備考 |
| マシンベース | 国家規格 No.36 I ビーム鋼 | 溶接全体構造 |

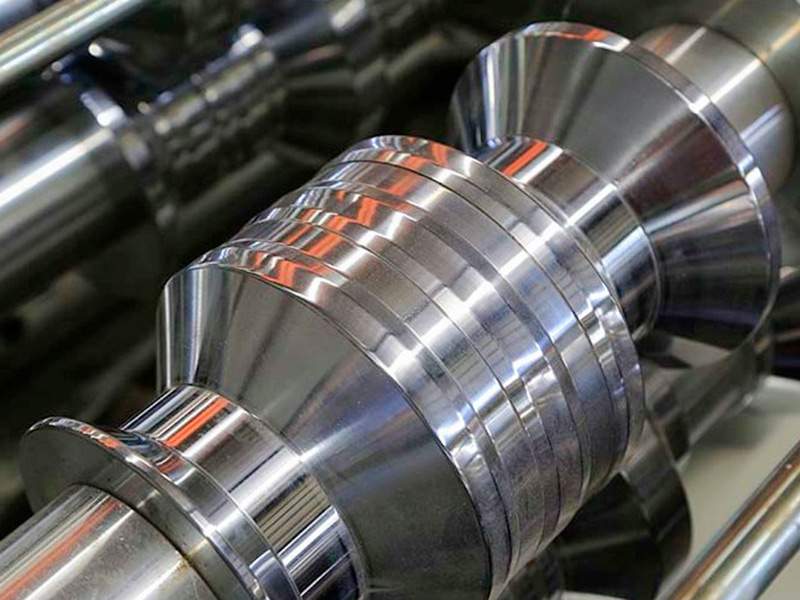

| ローラー材質 | Cr12MoV | 真空焼入れ |
| メインシャフト | φ80，45#スチール | 焼入れと焼き戻し |
| グループの形成 | 20 | |
| メインモーター出力 | 11KW | |
| 駆動方式 | チェーンドライブ | |
| カットオフモード | 油圧カットオフ | 油圧ステーションのモーター出力は5.5KWです |
| カットブレード | Cr12MoV | 焼入れ、HRC58～62 |
| アンコイラー | 積載10トン、荷台付き | 油圧ステーションのモーター出力は5.5KWです |
| 制御システム | シーメンス/シュナイダー PLC | |
| 油圧システム | 北京華徳ブランド | |
| 生産ラインの全長 | 約20メートル | |
| 装備重量 | 8トン程度 | |
| 原料の厚さ | 0.3～0.8mm | Q235 亜鉛メッキコイル |
| 生産速度 | 25m/分以上 | |
