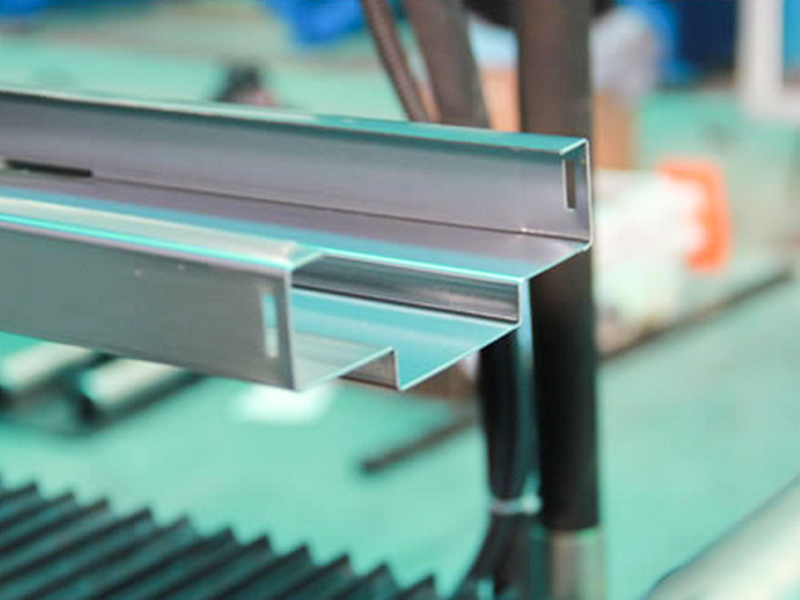

ドアフレームロール成形機は、ドアおよび窓フレーム（スチール製のセキュリティドア、防火ドア、ガレージドア、工業用ドアのフレームなど）を製造するために特別に設計された冷間曲げおよびローリング成形機です。複数の精密ローラーを使用して金属ストリップ (通常、亜鉛メッキ鋼、カラーコーティング鋼、ステンレス鋼、またはアルミニウム合金) を連続的に冷間曲げし、ドアフレームに必要な複雑な閉断面または半閉断面プロファイルを効率的かつ正確に製造します。
Jiangyin Hailong Machinery Factory は ドアフレームロール成形機 中国のサプライヤーです。1200以上の顧客関係を持ち、カスタムロール成形設備を提供し、多くの業界にサービスを提供しています。 ドアフレームロール成形機 販売中.
コアコンポーネント:

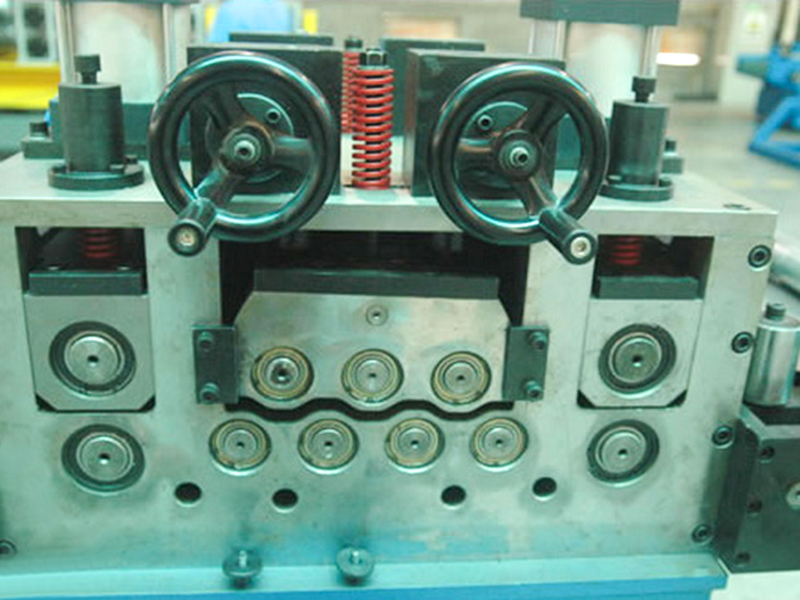

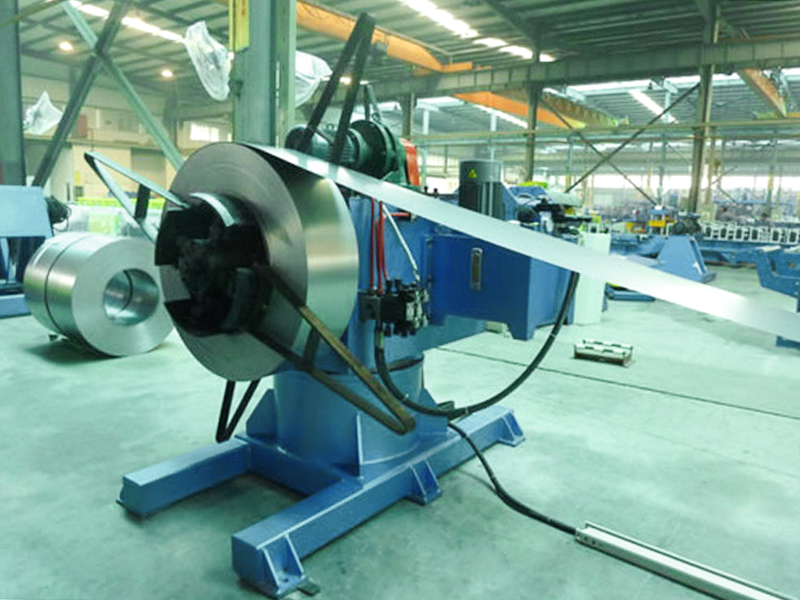

アンコイラーおよびレベラー: 金属コイルのコイルを解き、カール応力を排除し、成形領域へのスムーズな移行を保証します。

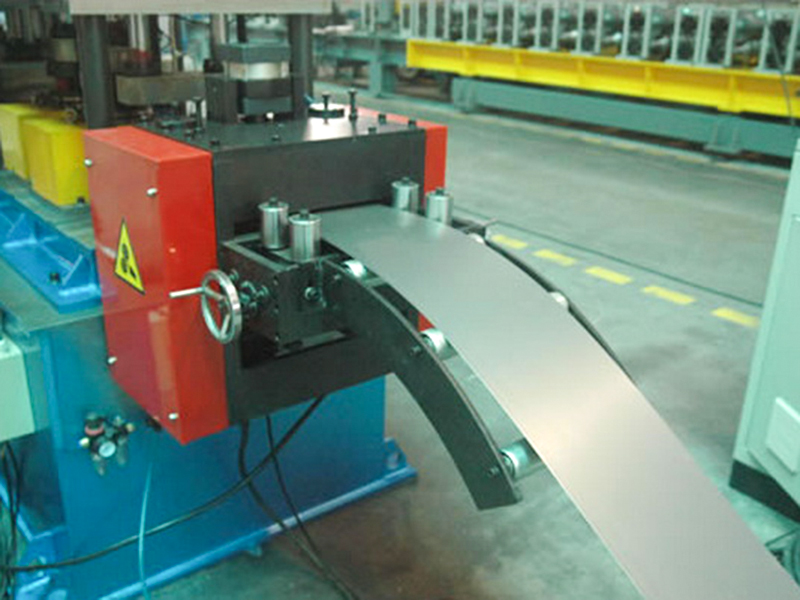

ガイドフィーダー: ストリップをロールの最初のセットに正確にガイドし、ずれを防ぎます。

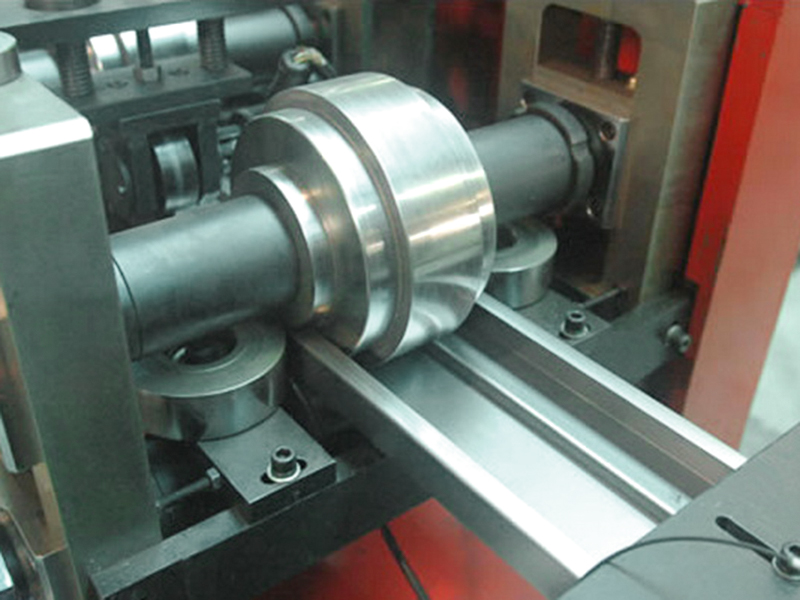

メイン成形ユニット (コアコンポーネント): 複数セットのロールが連続したプロセスシーケンスで配置され、平らなシートをドアフレームの断面に徐々に圧延します。

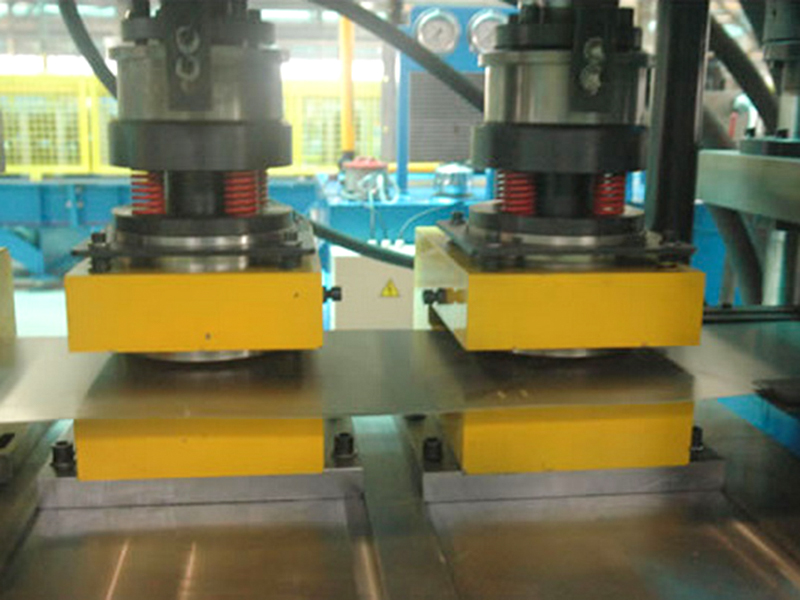

インラインパンチングユニット（オプション）：成形プロセス中に同時にキー穴、ヒンジ穴、または排水穴をパンチし、その後のステップを削減します。

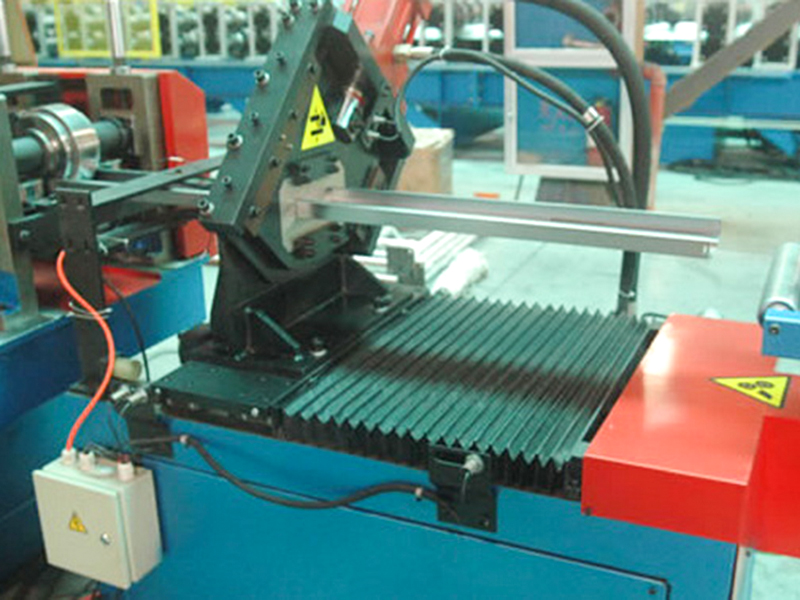

サーボ切断システム: 高精度のトラッキング切断 (フライングソー/油圧シャー) により、長さの誤差が ±0.5 mm 以下で、滑らかでバリのない切断が可能です。
自動スタッカー: 完成したドアフレームを積み重ねたり搬送したり、計数と梱包をサポートします。
タッチスクリーン操作を備えたPLC制御システム:パラメータ(長さ/速度/数量)を設定し、動作状態をリアルタイムで監視し、故障診断を実行します。
業界での応用価値:
従来のプロセスの置き換え: 手作業による曲げと溶接を置き換え、手順とコストを 30% 以上削減します。
一貫性の向上: 自動化された生産により人的エラーが排除され、大量のドア フレームの互換性が保証されます。
構造性能の強化: 冷間加工硬化によりプロファイルの強度が向上し、ドアや窓の耐用年数が長くなります。
| 技術的パラメータ | ||
| アイテム | パラメータ | 備考 |
| マシンベース | 国家規格 No.40 I ビーム鋼 | 溶接全体構造 |
| ローラー材質 | Cr12MoV | 真空焼入れ |
| メインシャフト | φ75，45#スチール | 焼入れと焼き戻し |
| グループの形成 | 15 | |
| メインモーター出力 | 7.5KW | |
| 駆動方式 | 1.2インチダブルチェーンドライブ | |
| カットオフモード | 油圧カットオフ | 油圧ステーションのモーター出力は11KWです |
| パンチングモード | 油圧パンチング | |
| アンコイラー | 5トン積載、荷台付き | 油圧ステーションのモーター出力は2.2KWです |
| 制御システム | シーメンス/シュナイダー PLC | |
| 油圧システム | 北京華徳ブランド | |
| 生産ラインの全長 | 約18メートル | |
| 装備重量 | 5トン程度 | |
| 原料の厚さ | 0.6～1.2mm | Q235 亜鉛メッキコイル |
| 生産速度 | 25m/分以上 | |
