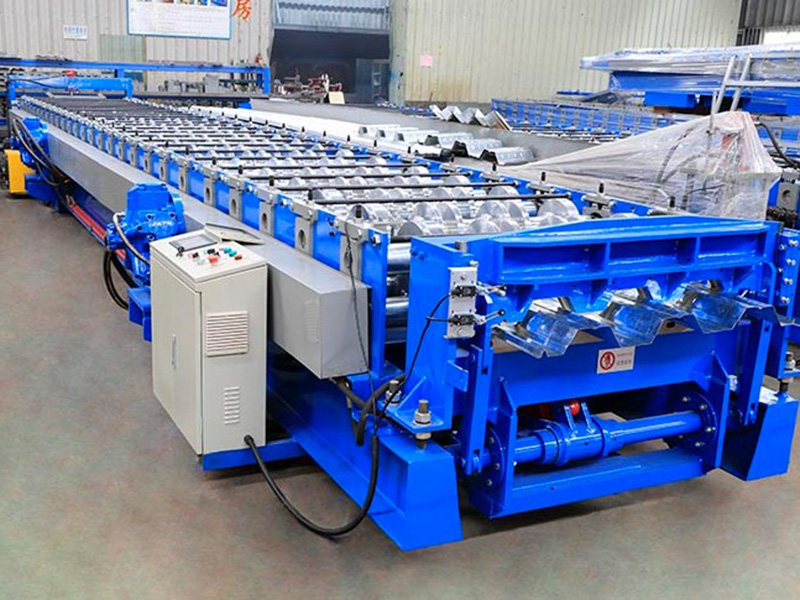

950 タイプ フロア デッキ ロール成形機は、高強度亜鉛メッキ (または Al-Zn コーティング) スチール コイルを加工して、建物の床、特に金属製のフロア デッキ用の恒久的なコンクリート型枠を形成するように設計された特殊な装置です。この装置で製造された完成したパネルは鉄骨梁の上に置かれます。建設中は、コンクリートを注入するための堅固な底部型枠として機能し、運用段階では、床スラブの底部引張鉄筋を完全または部分的に置き換えます。この装置は、鉄骨構造や複合建築システムに使用される主要な構造コンポーネントを製造するために不可欠です。 フロアデッキロール成形機は、軽量屋根パネルに使用される汎用機とは基本的に異なり、大型冷間成形機に分類されます。その設計は、鋼パネルとコンクリートの間のせん断接着性能に特に重点を置き、高強度材料 (降伏強度 ≥ 345 MPa)、かなりの厚さ (≥ 0.8 mm)、および深いプロファイルのリブ高さ (≥ 50 mm) 向けに設計されています。
Jiangyin Hailong Machinery Factory は 950型フロアデッキロール成形機 中国のサプライヤーです。1200以上の顧客関係を持ち、カスタムロール成形設備を提供し、多くの業界にサービスを提供しています。 950型フロアデッキロール成形機 販売中.
機器のコンポーネント
1)。油圧アンコイラー: 高トン数の高張力鋼コイルをサポートするように設計されており、高トルクの油圧伸縮機構と強力なダンピング ブレーキ システムを備えています。
2)。マルチローラー高耐久レベリングフィードユニット（コアコンポーネント）：高張力鋼コイル特有の高い内部応力に対処するために、このユニットには7～9個の大径レベリングローラーが装備されています。コイルの反りや反りを効果的に排除し、ストリップが高い平坦度でメインマシンに入るようにし、厚いパネルの打ち抜き時の詰まりを防ぎます。
3)。せん断インデンテーション/パンチングシステム (重要な機能コンポーネント):

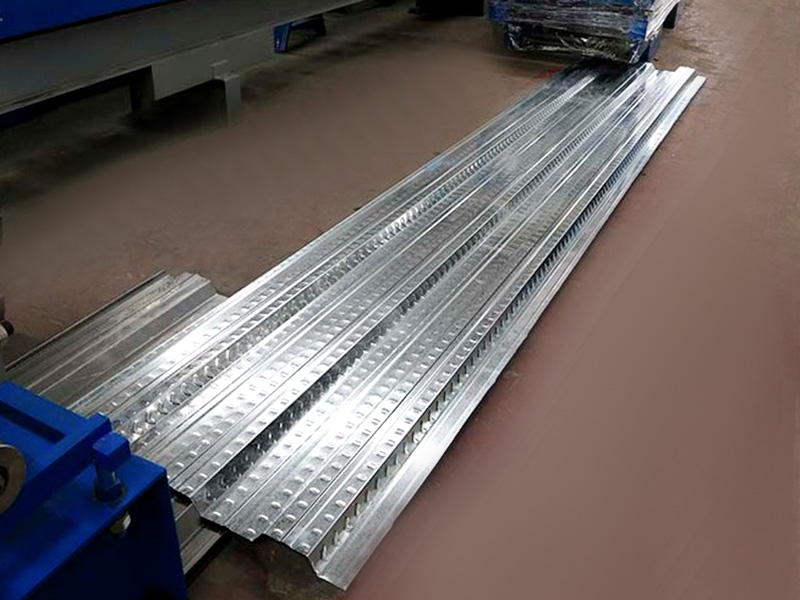

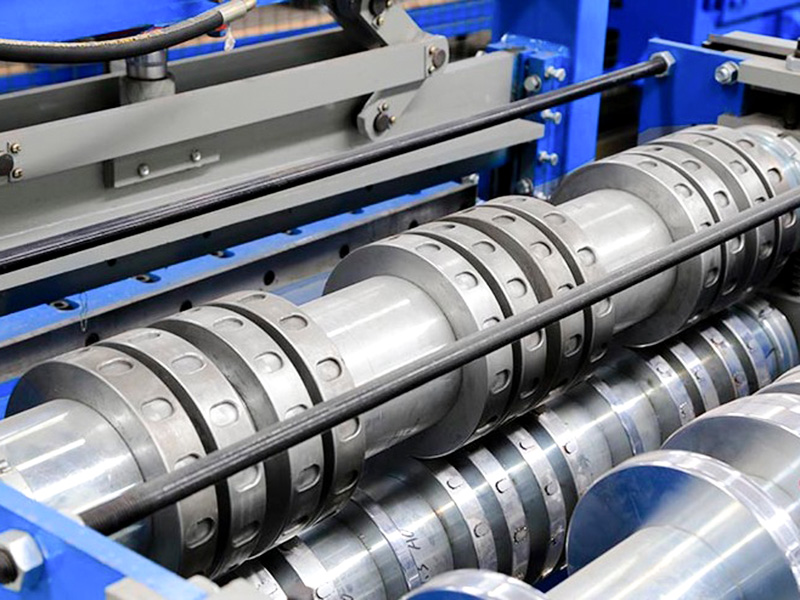

これは、フロアデッキ機械を標準の屋根パネル機械と区別する決定的な特徴です。コンクリートとスチールパネル間の効果的なせん断接着（滑りの防止）を確保するために、この装置には、パネルの平らな部分に特殊な押し込みローラーまたはサーボ制御の三日月形のパンチングユニットが組み込まれています。これらにより、パネルのリブ (山または谷) に規則的な間隔で盛り上がったくぼみまたは厚さ方向のせん断穴が作成されます。押し込み深さと打ち抜き寸法は、*鉄骨構造の設計基準* (GB 50017) に規定されている複合床スラブの長手方向せん断耐力要件を満たすために、構造力学に基づいて厳密に計算されています。

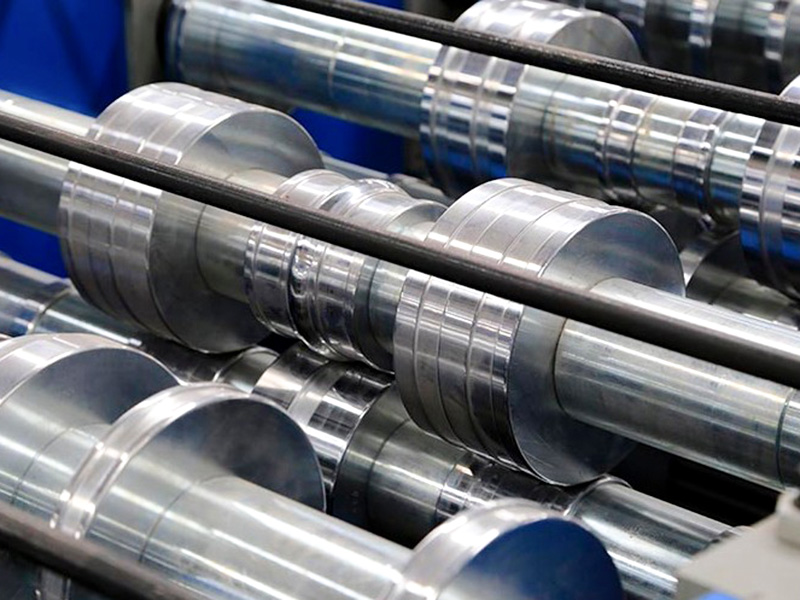

4)。メイン ロール フォーミング ユニット: 超剛性の一体型アーチ スタイル フレームを備え、16 ～ 22 個のプログレッシブ フォーミング ロール ステーションを備えています。
曲げ剛性: フロアデッキの特性、特にディープリブプロファイル (通常 50 ～ 76 mm) と高い材料降伏強度に対応するように設計されたこのユニットは、成形中に発生する巨大な横方向の力に耐えるために、特大の合金鋼 (42CrMo) メインシャフト (≧φ100 mm) と厚みのあるサイドプレート (≧40 mm) を使用しています。

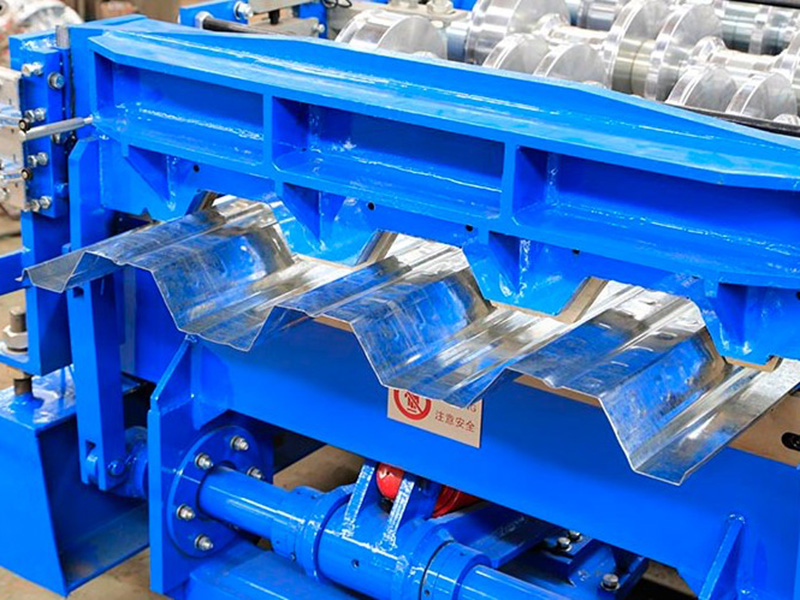

クローズドリブ/圧着成形セクション (モデル固有): クローズドリブデッキプロファイル (YXB65-185-555 など) の場合、最終ステージには特殊な水平連動ロールシステムが組み込まれています。これにより、開いたフランジが徐々にカールして閉じ、プロファイルの上部で完全な連動ロックが確保されます。
5)。固定長切断システム: 厚く高強度のシート用に設計されたこのシステムには、強力油圧シャー/パンチ (薄いシート ≤1.2 mm 用) または CNC フライングソー (厚いシート ≧ 1.5 mm 用) が標準装備されています。シート端の断面形状を変形させることなく、バリのないきれいなカットを実現します。
6.) PLC 制御システム: 産業グレードのタッチスクリーンと、くぼみの間隔、パンチシーケンス、および成形速度を同期する統合アルゴリズムを備えています。過負荷保護機能とリアルタイム障害診断機能が含まれています。
標準的なプロセス フロー:
巻き戻し → 強力レベリングとフィード → 平面せん断押し込み/パンチング → 多段ディープリブロール成形（クローズドリブ連動を含む） → 強力定長切断 → 自動アンローディングとスタッキング
技術的パラメータ
| アイテム | パラメータ | 備考 |
| マシンベース | 国家規格45号Iビーム鋼 | 溶接構造全体 |
| ローラー材質 | 高品質の45#スチール | 微細加工、焼き入れ、硬質クロムコーティング |
| メインシャフト | φ80，45#スチール | 微細加工、焼入れ |
| グループの形成 | 20 | |
| メインモーター出力 | 15KW | |
| 駆動方式 | チェーンドライブ | |
| カットオフモード | 油圧カットオフ | 油圧ステーションのモーター出力は5.5KWです。 |
| カットブレード | Cr12MoV | 焼入れ、HRC58～62 |
| アンコイラー | 積載5トン、荷台付き | 油圧ステーションモーターの出力は2.2KWです |
| 制御システム | サイメンス/シャイダー PLC | |
| 油圧システム | 北京華徳ブランド | |
| 生産ライン全長 | 約20メートル | |
| 装備重量 | 約9トン | |
| 原料の厚み | 0.8～1.5mm | Q235亜鉛メッキコイル |
| 生産速度 | 15~20m/分 |
