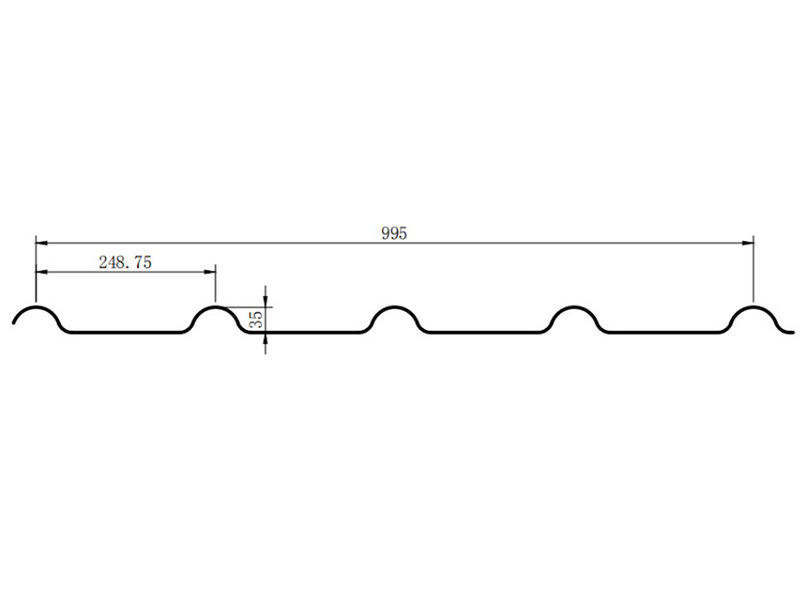

金属施釉タイルロール成形機は、カラーコーティングされたスチールコイルをアンティークスタイルの施釉タイル（S字型またはアーチ型のタイル）やヨーロッパスタイルのローマンタイルに加工するように設計された特殊な装置です。この機械は、複数セットの精密ローラーを使用して、平らな鋼帯を段階的に金属屋根パネルに成形します。その断面は、古典的な盛り上がったアーチと平らな噛み合いエッジを組み合わせたものです。
Jiangyin Hailong Machinery Factory は 995型金属施釉タイルロール成形機 中国のサプライヤーです。1200以上の顧客関係を持ち、カスタムロール成形設備を提供し、多くの業界にサービスを提供しています。 995型金属施釉タイルロール成形機 販売中.
機器のコンポーネント
1)。油圧アンコイラー: カラーコーティングされたスチール コイルをサポートし、拡張します。出力中に一定のストリップ張力を確保するためのダンピングブレーキが装備されています。

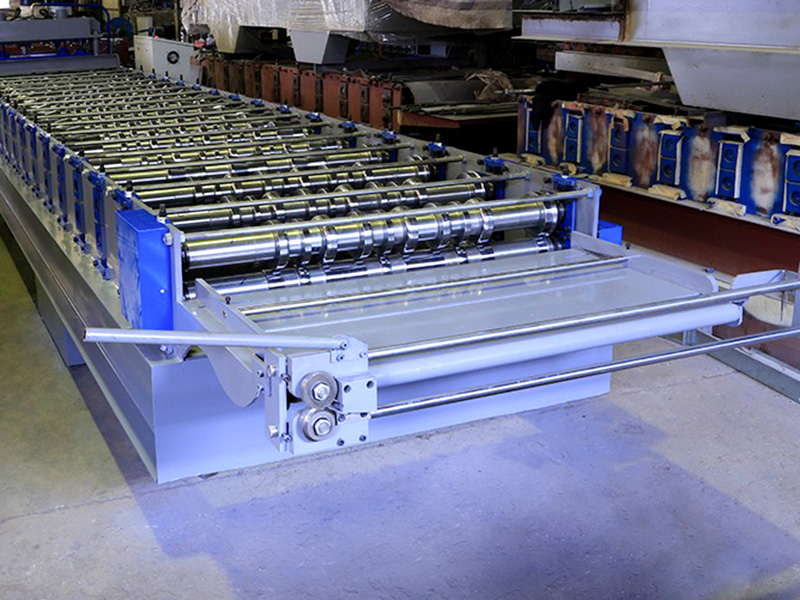

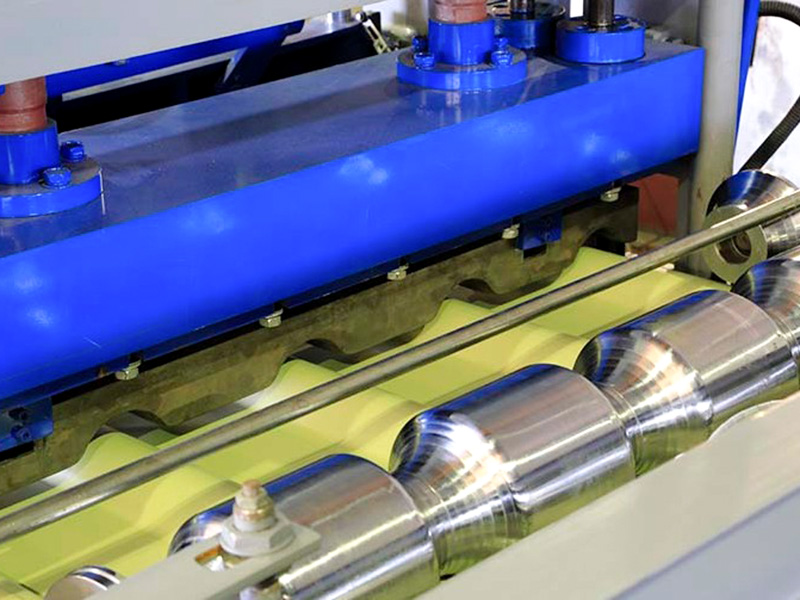

2)。サーボフィードおよびプレパンチシステム: 高精度サーボフィード機構と平板プレパンチプロセスを組み合わせたシステムを採用しています。

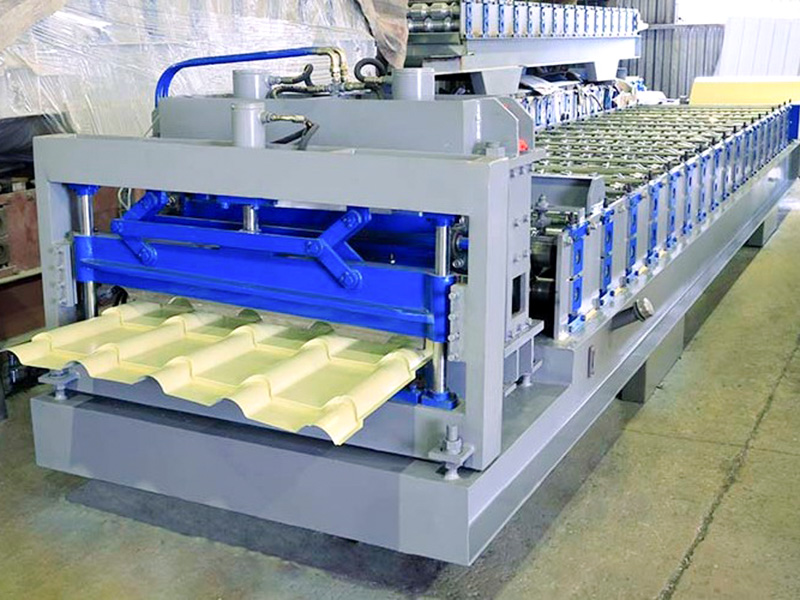

3)。ロールフォーミング本体（コアテクノロジー）：耐久性に優れた肉厚の壁板/アーチフレーム構造を採用し、14～18段の順送フォーミングローラーを装備。

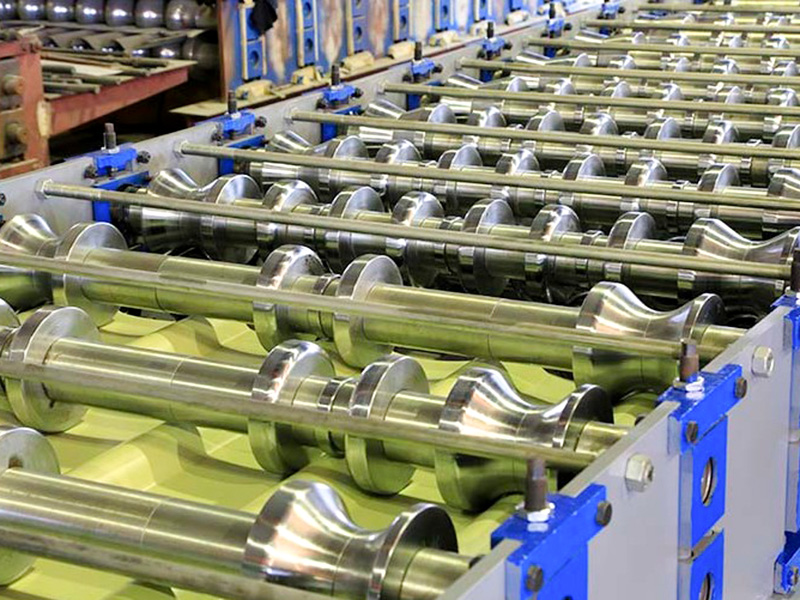

ローラー技術: ローラーの表面は、単純な円弧旋削を使用するのではなく、「バレル タイルの円弧」と「エッジの折り目」の複雑で変化する曲率を正確に再現するために、5 軸 CNC によって機械加工されています。ローラー表面には鏡面研磨と硬質クロムメッキ（またはタングステンカーバイド溶射）を施し、大幅な変形時でもカラーコーティング仕上げの傷がつきません。
たわみ防止設計：S 字形状によりローラーにかかる巨大な横力に耐えるために、メインシャフトには大径（φ85mm 以上）の合金鋼を採用し、アーチの左右の高さの完全な対称性を確保しています。

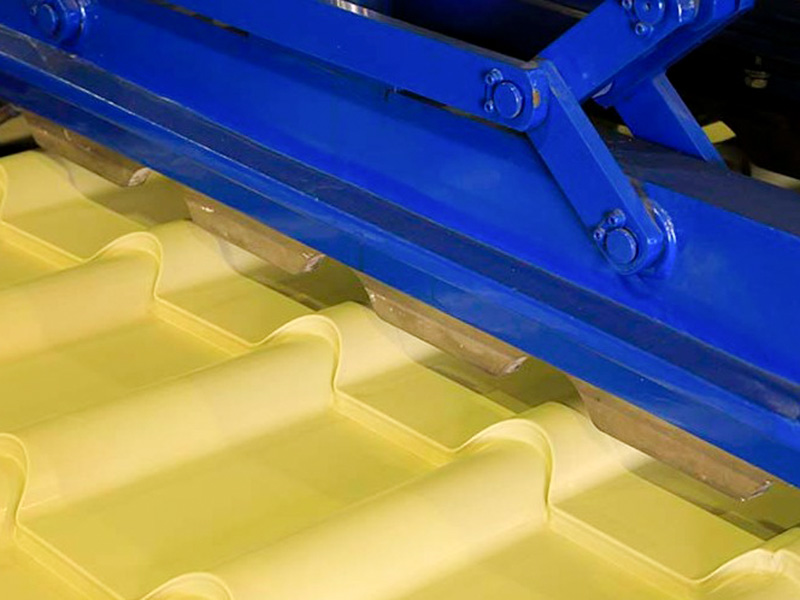

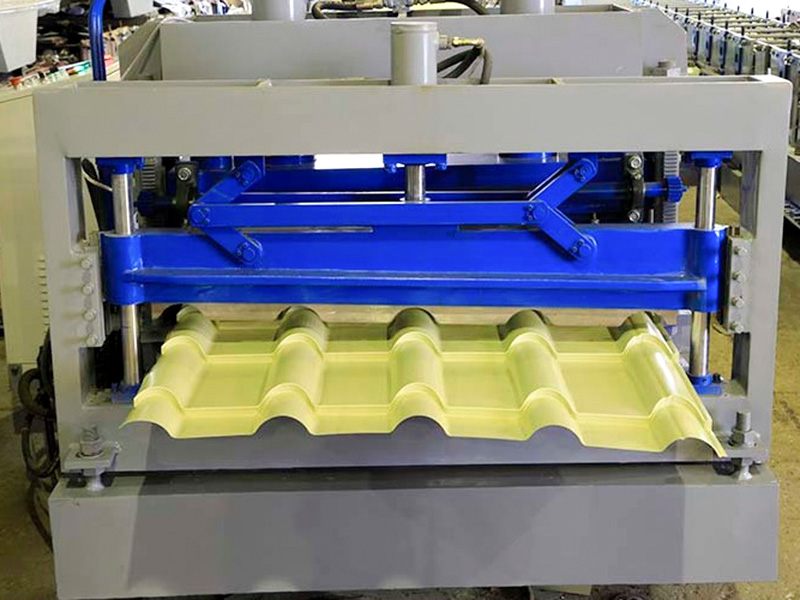

油圧プロファイル追従カッター (主要な差別化要因): 従来の直線刃のシャーを、完成したプロファイルに完全に一致する湾曲したダイに置き換えます (プロファイル追従パンチシャー)。タイルの輪郭に沿って垂直にカットすることで、タイル端の円弧が平らになったり角が崩れたりすることなく、そのまま残ります。
4)。 PLC 全自動デュアルモード制御システム: 固定長切断と固定ピッチパンチングの両方のための統合ロジック アルゴリズムを備えています。生産の長さと数量はワンタッチインターフェースで設定できます。このシステムには、自動故障診断機能とカウント機能が含まれています。
標準的なプロセス フロー:
巻き戻し → 精密サーボ位置決め → 平板の事前パンチング → マルチパス S 字カーブロール成形 → 油圧プロファイル切断 → 完成品のスタッキングとアンロード
応用分野

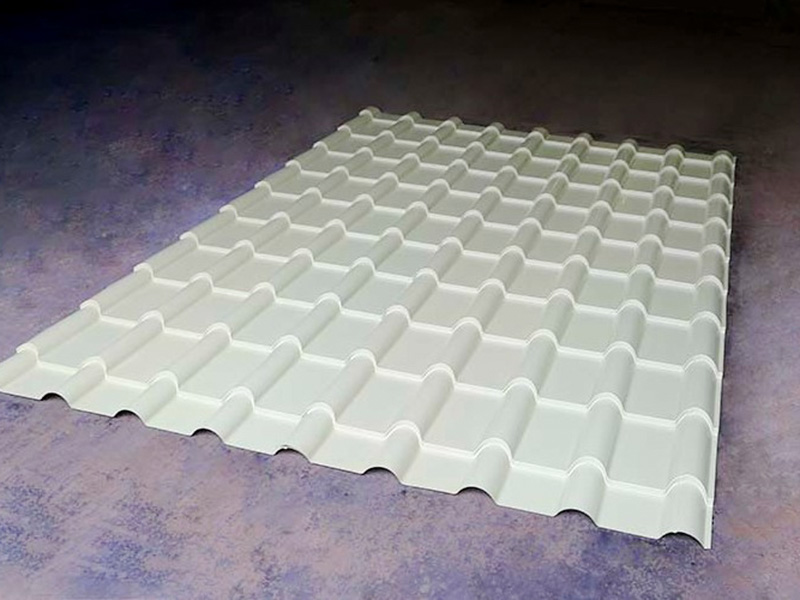

この装置で製造される金属光沢タイルは、建物の外装に高い美的基準が要求されるプロジェクトで広く使用されています。
文化観光と遺産様式の建築物: 景勝地のビジターセンター、歴史ある町の商店街、寺院や道教寺院の改修、中国式庭園のクラブハウス。
高級住宅用不動産: 戸建ヴィラ、タウンハウス、リゾート ホテル、エステート スタイルのクラブハウス用の傾斜屋根システム。
都市の再生と美化: 古い住宅コミュニティの「平らな屋根から傾斜した屋根へ」の変換プロジェクト、通りに面した建物のアンティーク スタイルのファサードの改修、バスの停留所、公園のパビリオン。
技術的パラメータ
| アイテム | パラメータ | 備考 |
| フレーム | 45# 国家標準 I-steel | 一体溶接構造 |
| ローラー材質 | 高品質の45#スチール | 精密機械加工、焼き入れ、硬質クロムメッキ |
| メインシャフト | φ75、45#スチール | 精密機械加工、焼き入れ |
| フォーミングスタンド | 14 | |
| メインモーター出力 | 7.5kW | |
| 伝送方式 | チェーンドライブ | |
| 切断方法 | 油圧切断 | 油圧ステーションモーター：4kW |
| 突切り刃の材質 | Cr12MoV | 焼入れ、HRC58～62 |
| アンコイラー | 5T、トロリー送り | 油圧ステーションモーター：2.2kW |
| 電気制御システム | シーメンス＆シュナイダー PLC | |
| 油圧システム | 北京華徳 | |
| 生産ラインの全長 | 約20メートル | |
| 本体重量 | 約9トン | |
| 原料の厚さ | 0.5～0.8mm | Q235亜鉛メッキコイル |
| 生産速度 | 5～8 m/分 |
