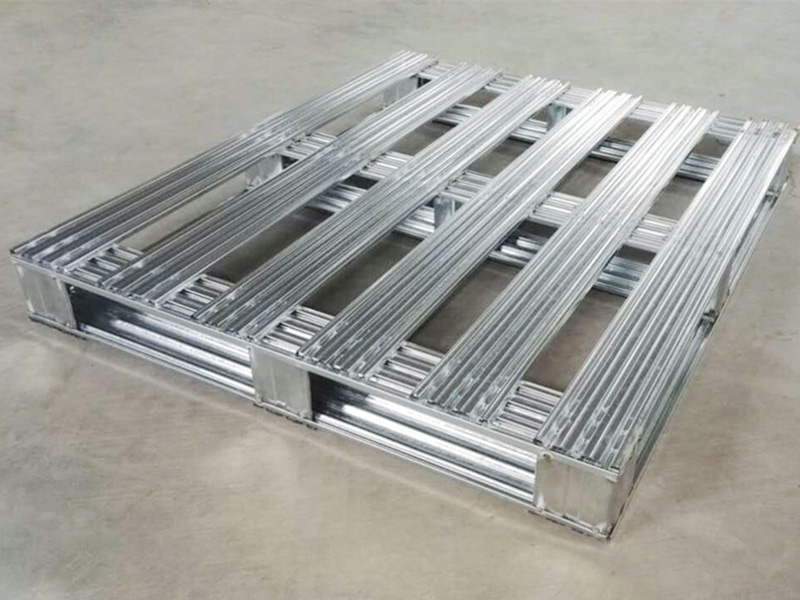

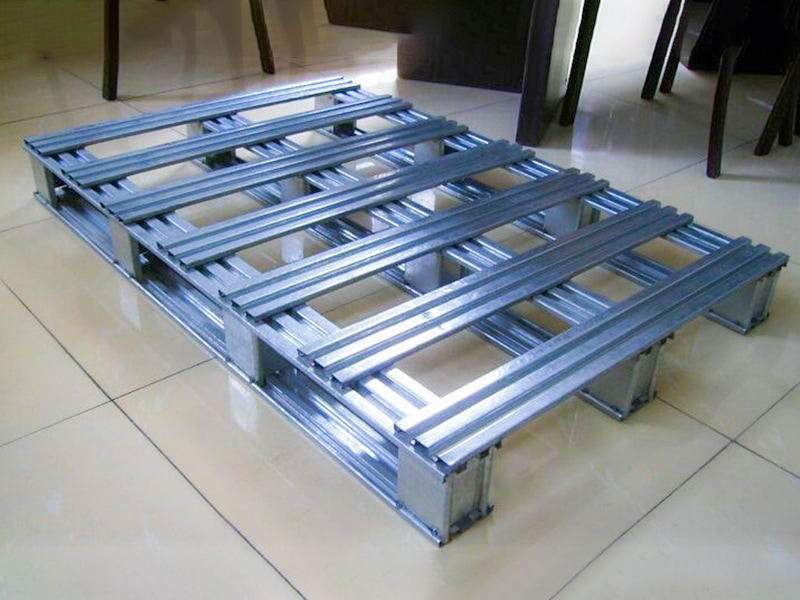

パレット プロファイル ロール成形機は、物流および倉庫システムにおけるオールスチール パレットのコア コンポーネントの製造に特に使用されるインテリジェントなローリング装置です。高張力鋼コイル (Q235/Q345、厚さ 1.0 ～ 2.0 mm) を複数の高張力ローラーで柱、梁、パネル補強材などの標準化されたプロファイルに連続的に冷間曲げし、高い耐荷重能力、長い耐用年数、パレットのモジュール式迅速組み立てを実現します。
Jiangyin Hailong Machinery Factory は パレットプロファイルロール成形機 中国のサプライヤーです。1200以上の顧客関係を持ち、カスタムロール成形設備を提供し、多くの業界にサービスを提供しています。 パレットプロファイルロール成形機 販売中.
コア機能と技術的特徴:
(1)。超強力耐荷重構造
パネル補強：Ω型波形リブ（高さ15～25mm）によりパネル曲げ剛性を300％向上。
ビームロック: セルフロックアリ溝設計、プラグイン引き抜き抵抗 ≥5kN (溶接/ボルトは不要)。
(2)。高効率防食プロセス
基材：溶融亜鉛めっき鋼板（亜鉛層≧80μm）
オンライン静電スプレーエポキシコーティング (厚さ ≥60μm)、塩水噴霧耐食性 ≥1000 時間。
(3)。インテリジェントで柔軟な生産
クイックローラーチェンジシステム：パレット仕様（1200×800/1200×1000mm）の切り替えはわずか20分。
レーザーコーディングマーキング: 負荷レベル (A/B/C レベル) と生産バッチ QR コードの自動彫刻。
機器のコアシステム構成:
油圧アンコイラー: 油圧拡張ベアリング負荷 5 トンのスチール コイル、EPC 補正精度 ±0.3 mm。
高強度レベリングマシン: 9 つのローラーが厚さ 2.0 mm のプレートを真っ直ぐにし、鎌の曲がりを解消します (真直度 ≤1mm/m)。

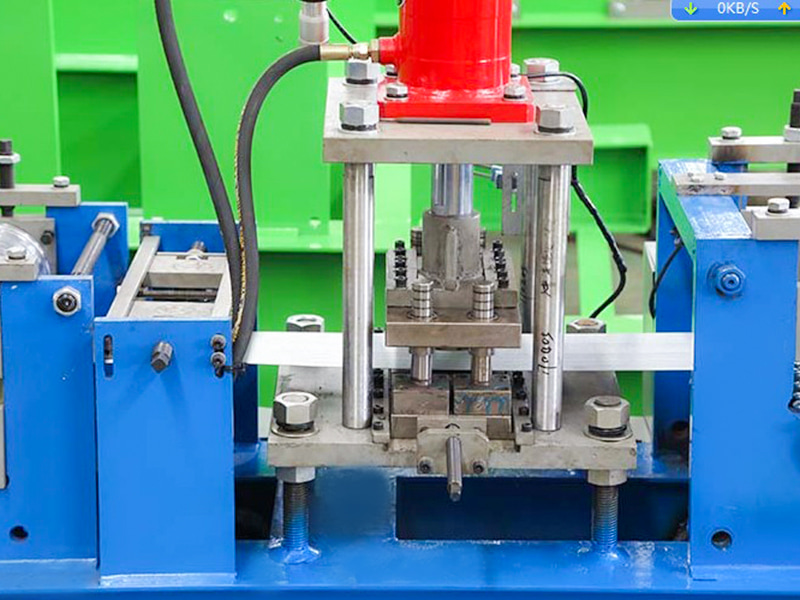

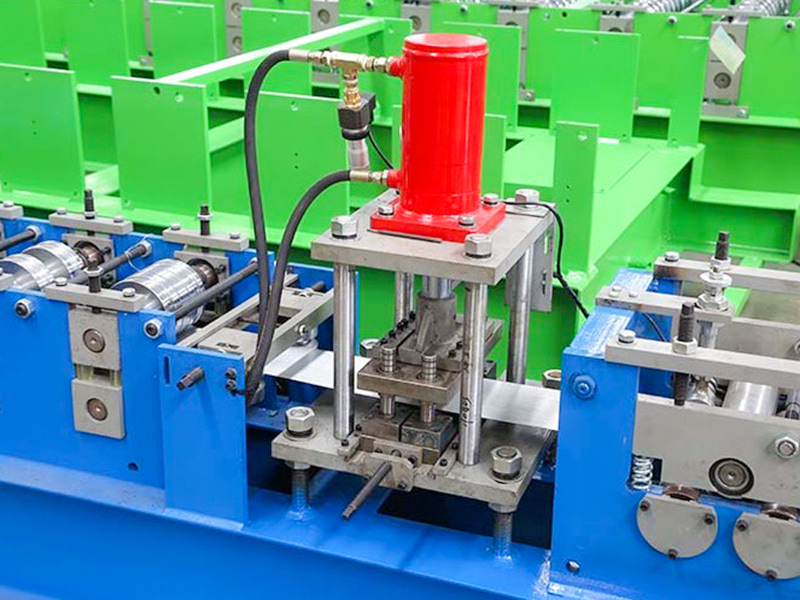

精密パンチングユニット: サーボダイパンチングによりパンチングを同期:
・カラム接続穴（Φ12±0.1mm）
●フォークリフト穴（100×50±0.2mm）。

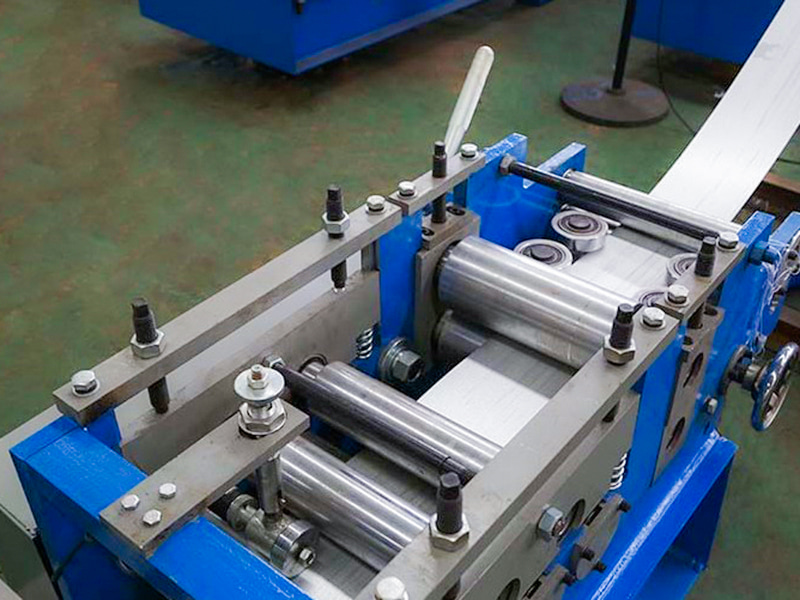

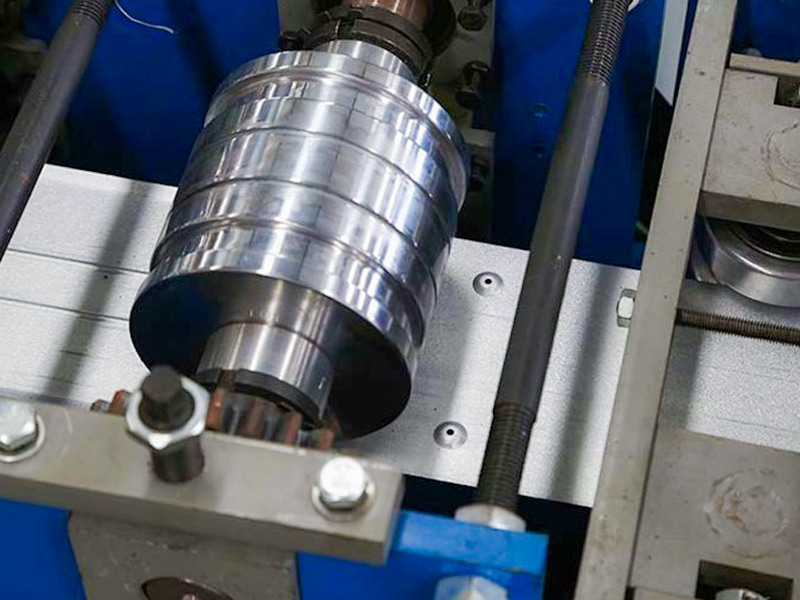

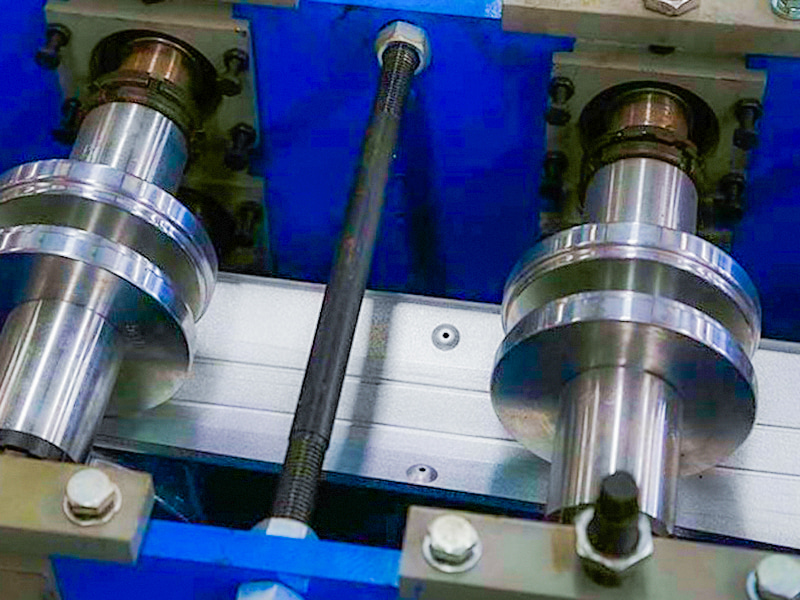

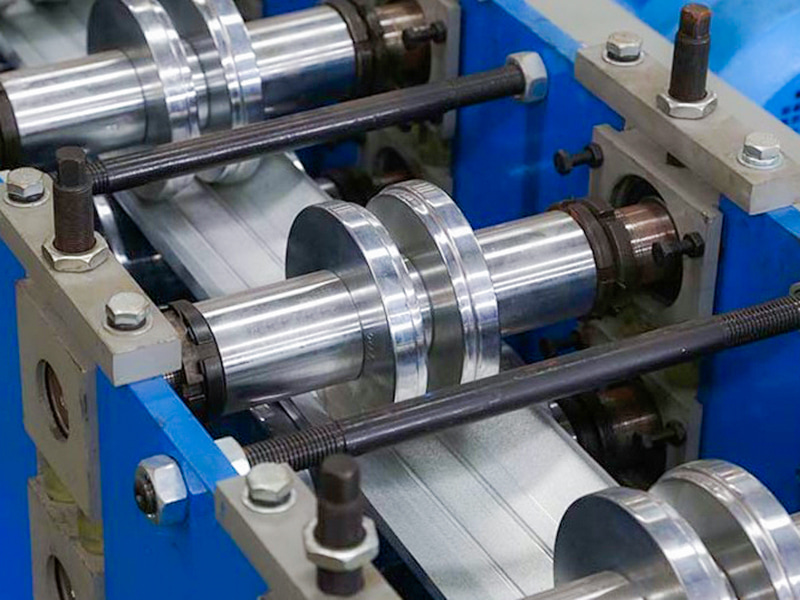

複合セクション成形機（コアモジュール）：超硬ローラー（SKD11）18～22セット、段階的にプレス加工を行う
オンライン静電スプレー: 粉末回収率 ≥ 98%、コーティング硬化温度 200°C ± 5°C (付着レベル 0)。
サーボ切断長さ: フライングソー切断 (切断傾斜 ≤ 0.5°)、長さ範囲 0.5 ～ 2.5m (公差 ± 0.3mm)。
インテリジェントパレタイジングロボット: プロファイルタイプを視覚的に識別し、別々の倉庫にある柱/梁/パネルを分類して積み重ねます。
デジタル ツイン コントロール システム: ローラーの圧力と温度をリアルタイムで監視し、メンテナンス サイクルを予測し、ダウンタイム率を 0.5% 以下に維持します。
業界での応用価値:
コスト削減と効率の向上: シングルラインの生産能力は毎分 50 ～ 80 メートルに達し、溶接プロセスの 15 倍の速さで、製造コストを 40% 削減します。
スペースの最適化: ネスト可能なデザイン (空のパレットは 5 層以上積み重ね可能) により、保管スペースを 60% 節約します。
| 技術的パラメータ | ||
| アイテム | パラメータ | 備考 |
| マシンベース | 国家規格 No.40 I ビーム鋼 | 溶接全体構造 |
| ローラー材質 | Cr12MoV鋼 | 真空焼入れ |
| メインシャフト | φ75，40Cr | 焼入れと焼き戻し |
| グループの形成 | 20 | |
| メインモーター出力 | 18.5KW、Kシリーズ | |
| メインドライブギアボックス | チェーン＆ギア | |

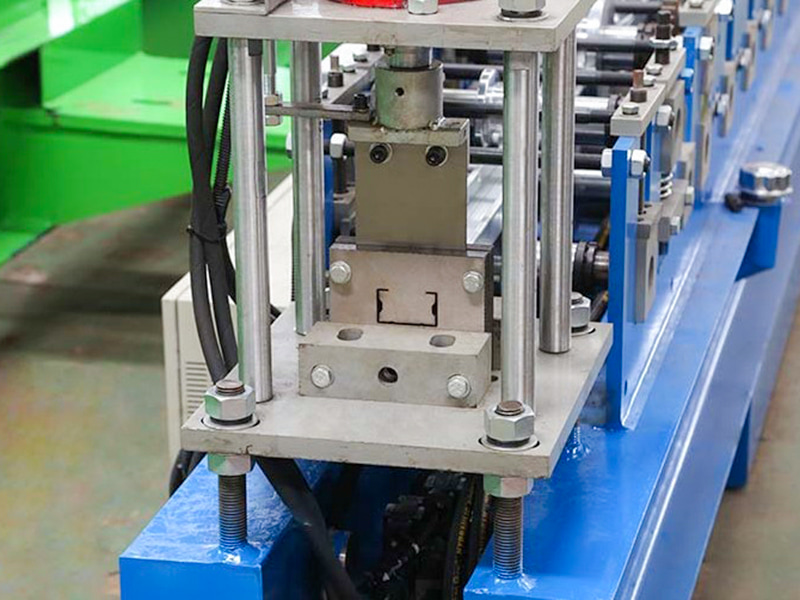

| カットオフモード | 油圧カットオフ | 油圧ステーションのモーター出力は 22 KW |
| パンチングモード | パンチング装置 | |
| アンコイラー | 5トン積載、荷台付き | 油圧ステーションのモーター出力は 2.2 KW |
| 制御システム | シーメンス/シュナイダー PLC | |
| 油圧システム | 北京華徳ブランド | |
| 生産ラインの全長 | 約28メートル | |
| 装備重量 | 8トン程度 | |
| 原料の厚さ | 1.0～2.0mm | Q235 亜鉛メッキコイル |
| 生産速度 | 156~20m/分 | |
