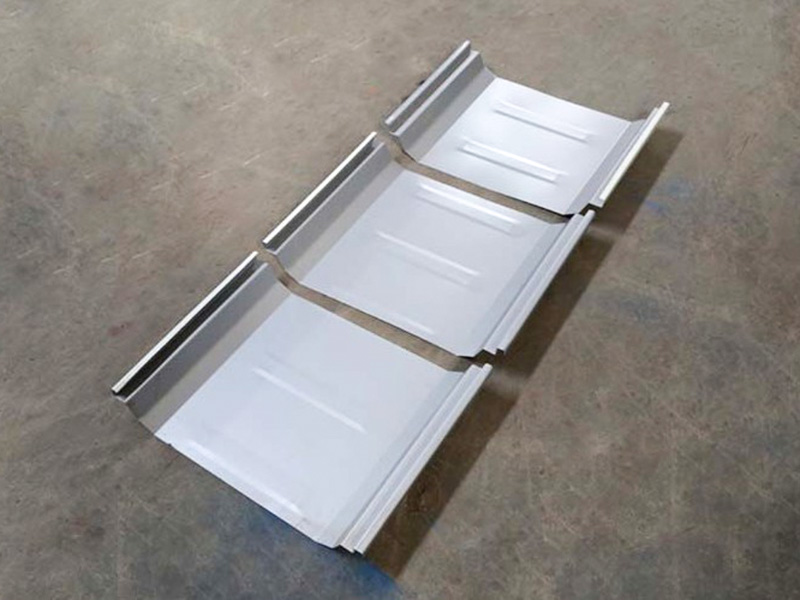

一般的なルーフィングシートロール成形機と比較して、スタンディングシームロール成形機は本体サイズが小さいですが、圧延ツールはより高度です。 まず、スタンディングシームロール成形機は、プレコート鋼、亜鉛メッキ鋼、亜鉛アルミニウム/亜鉛アルミニウムパネル、場合によってはアルミニウムパネルから金属屋根パネルを製造できます。実際、スタンディングシームロール成形機は、米国市場で非常に人気のある隠しファスナーや隠し固定屋根パネルを製造します。 中国市場では通常、470 および 820 の隠し固定スタンディング シーム ロール成形機を見つけることができます。北米市場、特にメキシコ市場では、LR18 / KR18 または LR24 / KR24 スタンディング シーム ロール成形機という名前が好まれます。さらに、最も人気のあるスタンディングシームロール成形機は、610ジョイントの隠れたスタンディングシーム屋根パネルです。

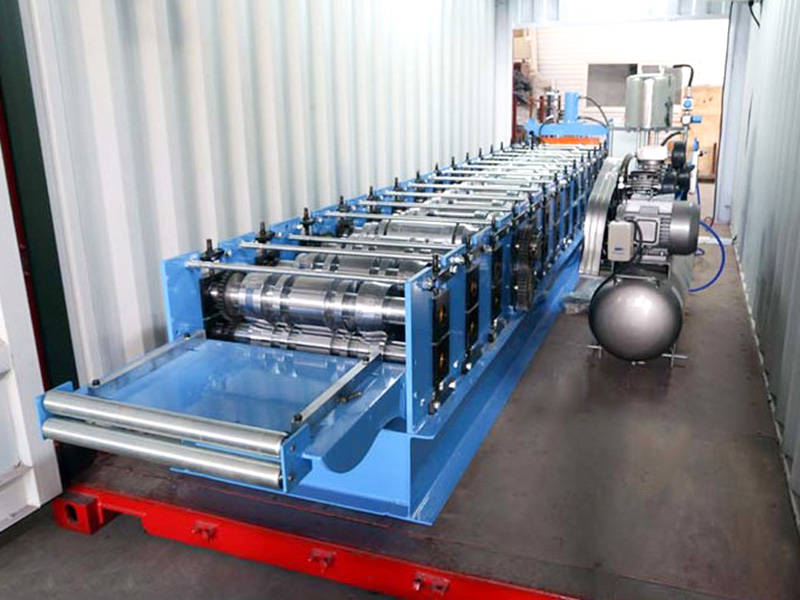

Jiangyin Hailong Machinery Factory は YX66-470 高特殊スタンディングシームロール成形機 中国のサプライヤーです。1200以上の顧客関係を持ち、カスタムロール成形設備を提供し、多くの業界にサービスを提供しています。 YX66-470 高特殊スタンディングシームロール成形機 販売中.
コアコンポーネントには通常次のものが含まれます。
ローダー/アンコイラー: 金属コイルをロードし、巻き戻します。
ガイド/矯正装置: ストリップが成形領域にまっすぐに入るようにします。

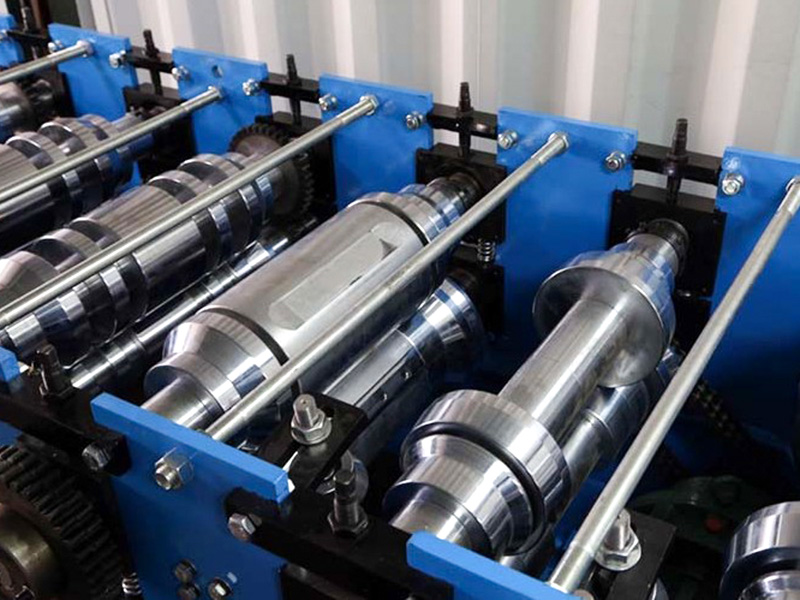

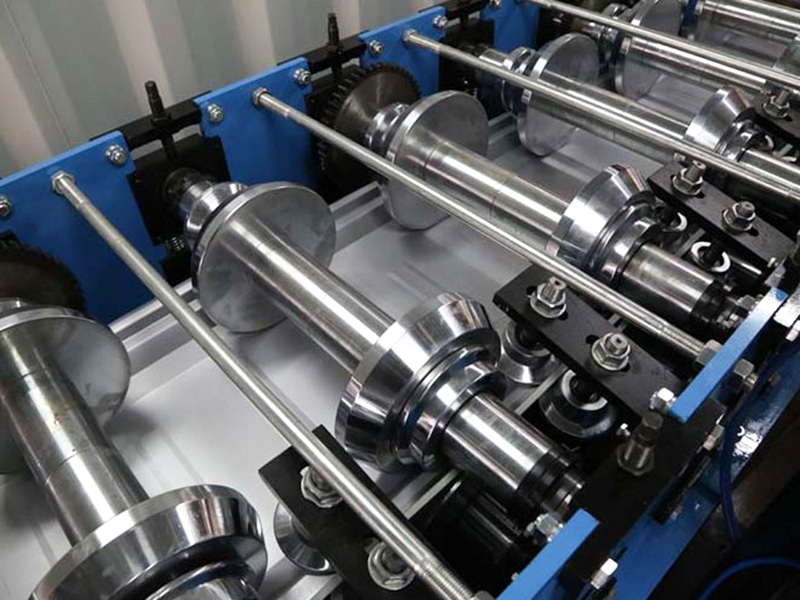

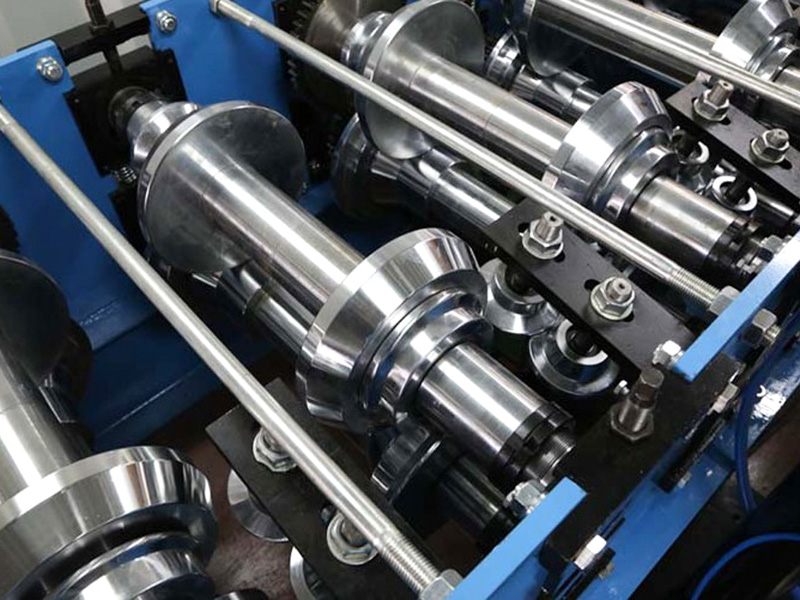

マルチスタンドロール成形フレーム: 各フレームには 1 対以上の上下の成形ローラーが含まれており、金属を徐々に曲げる役割を果たします。
パンチングユニット：自動油圧プレスおよび成形。さまざまなスタンピング要件を満たすようにさまざまな金型を構成できます。

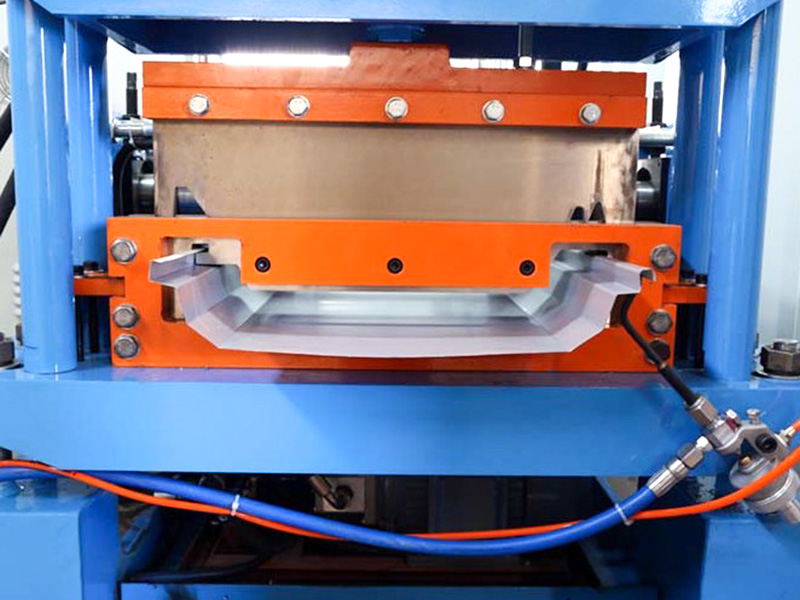

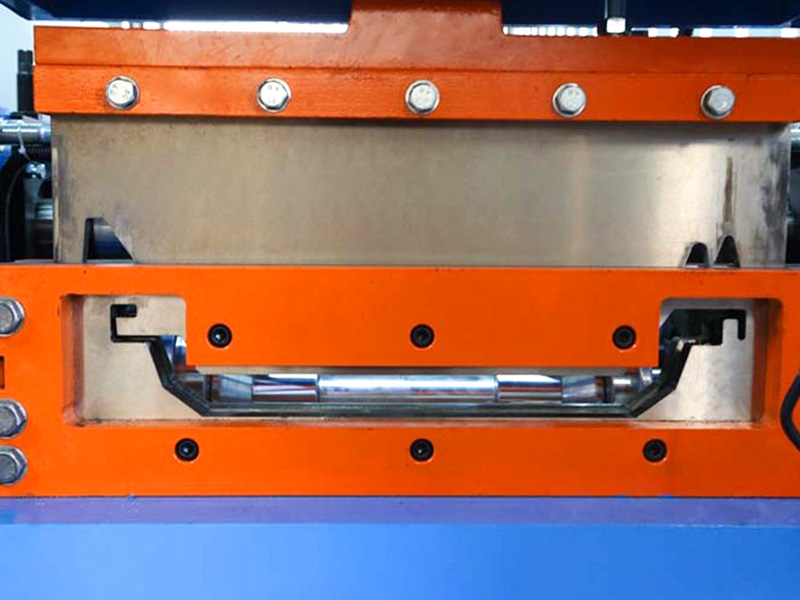

切断装置: 通常は油圧フライング シアーまたはストップ シアーで、動き続けながらシート素材を必要な長さに正確に切断します。
排出・集積装置：成形シートやカットシートを集積し集積します。
制御システム (PLC): 生産ライン全体の動作速度、切断長、カウントを制御します。
この装置の主な特徴と用途:
高い特殊性: ローラー ダイスは、YX36.5-780 波形シート素材の正確な断面形状と寸法要件に基づいて設計されており、波形の高さ、波形のピッチ、有効幅などの正確な最終製品パラメーターを保証します。
効率的な生産: 連続稼働が可能であり、生産速度は通常 15 ～ 30 メートル/分以上であり、大規模プロジェクトに適しています。
材料の互換性: さまざまな材料 (スチール、アルミニウム) およびコーティング (亜鉛メッキ、カラーコーティングされた PVDF/ポリエステル/SMP など) のコイルを処理でき、厚さは通常 0.4 mm ～ 1.0 mm の範囲です (装置の機能に応じて異なります)。
正確な切断：高性能切断システムを搭載しており、各プレートは正確な長さに切断されます。
自動制御：PLCシステムによるパラメータ設定、動作監視、故障診断が可能で、簡単操作です。
| 技術的パラメータ | ||
| アイテム | パラメータ | 備考 |
| マシンベース | 国家規格 No.45 I ビーム鋼 | 溶接全体構造 |
| ローラー材質 | 高品質の45#スチール | 精密機械加工、焼き入れ、硬質クロムコーティング |
| メインシャフト | φ75，45#スチール | 精密加工、焼入れ |
| グループの形成 | 18 | |
| メインモーター出力 | 7.5KW | |
| 駆動方式 | チェーンドライブ | |
| カットオフモード | 油圧カットオフ | 油圧ステーションのモーター出力は4.0KWです |
| カットブレード | Cr12MoV | 焼入れ、HRC58～62 |
| アンコイラー | 5トン積載、荷台付き | 油圧ステーションのモーター出力は2.2KWです |
| 制御システム | シーメンス/シュナイダー PLC | |
| 油圧システム | 北京華徳ブランド | |
| 生産ラインの全長 | 約18メートル | |
| 装備重量 | 6トン程度 | |
| 原料の厚さ | 0.4～0.8mm | Q235 亜鉛メッキコイル |
| 生産速度 | 12~15m/分 | |
