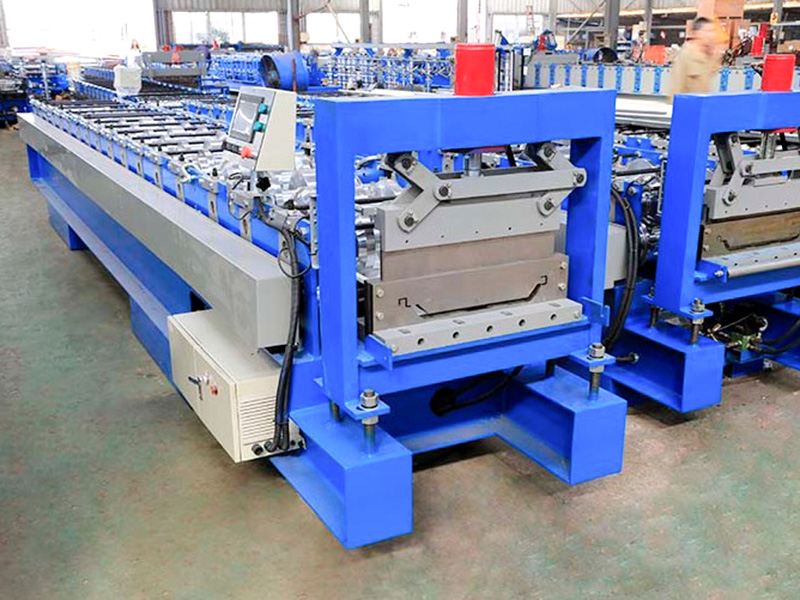

490 タイプの金属スタンディングシーム屋根ふき機は、ハイリブのスタンディングシーム屋根パネルを製造するために特別に設計されたハイエンドの冷間圧延成形システムです。この装置は、順送ロール成形プロセスを利用して、高強度の Al-Zn コーティングまたはカラーコーティングされた鋼コイルを、非常に高く狭い直立リブ (リブの高さは 25 mm ～ 65 mm の範囲) を備えた独特の断面を持つ屋根パネルに加工します。
Jiangyin Hailong Machinery Factory は 490型金属立ち屋根葺き機 中国のサプライヤーです。1200以上の顧客関係を持ち、カスタムロール成形設備を提供し、多くの業界にサービスを提供しています。 490型金属立ち屋根葺き機 販売中.
機器のコンポーネント
1)。油圧アンコイラー: 高張力鋼コイルをサポートします。高トルク油圧伸縮とダンピングブレーキシステムを搭載。
2)。マルチローラーヘビーデューティレベリングおよびフィードユニット: 高張力鋼 (G550) の内部応力を効果的に除去し、平らなシートが高精度でメイン成形ユニットに入るようにします。
3)。サーボプレパンチシステム（オプション）：素材が平らな状態で、あらかじめ設定した間隔で取り付け穴（T型固定金具接続用）を穴あけします。

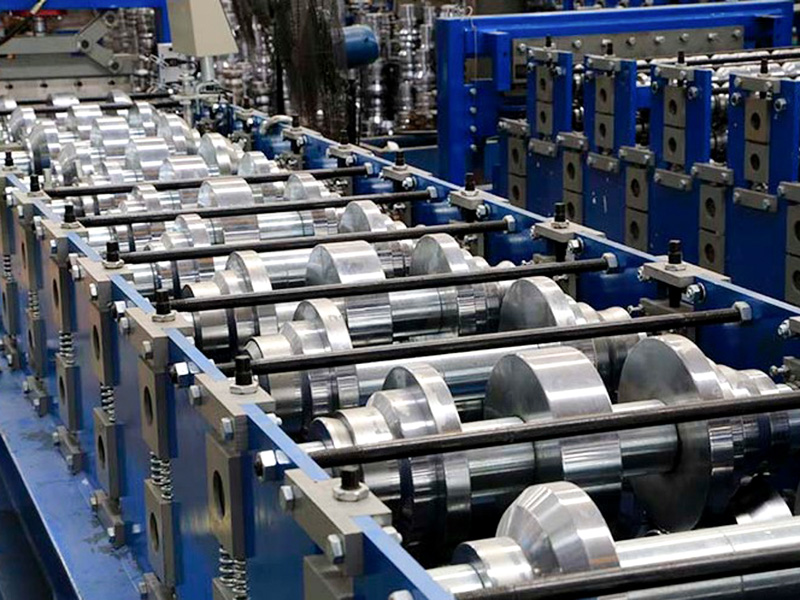

4)。メインロール成形ユニット (コアコンポーネント): 堅牢で厚みのある一体型フレーム構造と 18 ～ 22 個の順送成形ステーションが特徴です。主軸には精密熱処理（焼き入れ・焼き戻し）を施した大径高張力合金鋼を採用し、超ハイリブ成形時に発生する強大な横力に耐えます。

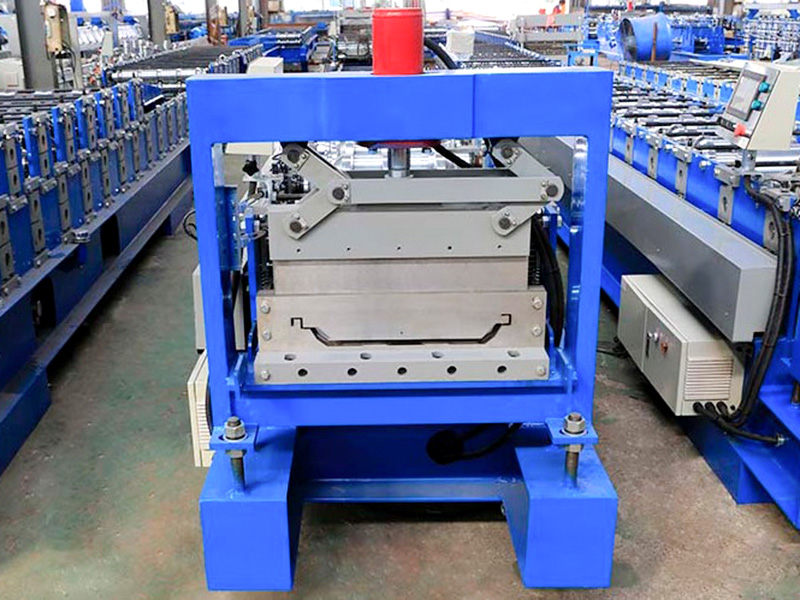

5)。長さカットシステム: 標準の油圧せん断により、パネル端のハイリブプロファイルが潰れたり変形したりしないようにします。

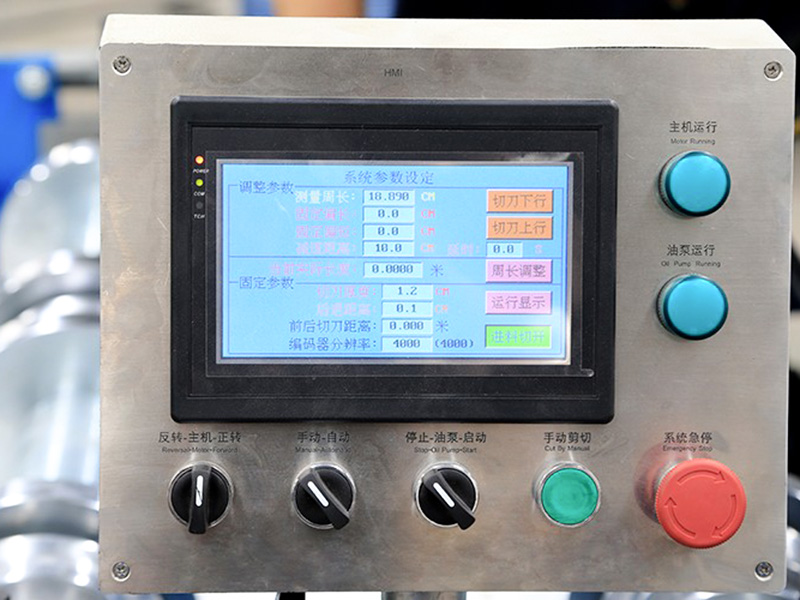

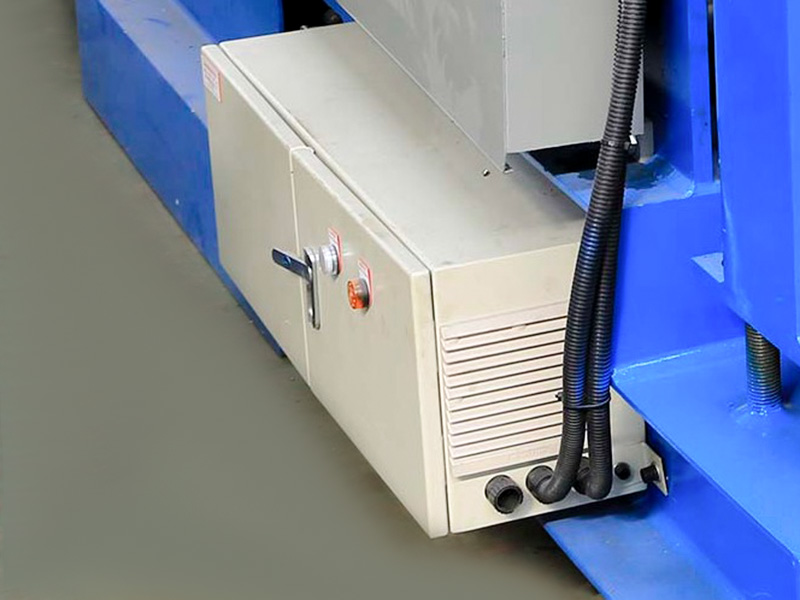

6)。 PLC全自動制御システム：HMI（ヒューマンマシンインターフェイス）を搭載し、成形速度、パンチ間隔、切断長さの正確な閉ループ制御を実現します。
標準的なプロセス フロー:
巻き戻し → レベリングとフィード → (プレパンチング) → 18 ～ 22 ステーションのロール成形 → 長さに合わせてカット (フライングソーまたは油圧シャー) → 完成品の排出
応用分野
この装置で製造されるパネル プロファイルは、ハイエンドの建築市場をターゲットとしています。
大規模な公共建築物: 空港ターミナル、高速鉄道駅、大規模なスポーツ会場、展示センター。
産業ランドマークの建物: 大規模な物流および倉庫センター、ハイエンドの製造工場。
高級住宅および商業施設: 高級ヴィラ複合施設と商業複合施設の屋根。
技術的パラメータ
| アイテム | パラメータ | 備考 |
| マシンベース | 国家規格45号Iビーム鋼 | 溶接構造全体 |
| ローラー材質 | 高品質の45#スチール | 微細加工、焼き入れ、硬質クロムコーティング |
| メインシャフト | φ75，45#スチール | 微細加工、焼入れ |
| グループの形成 | 18 | |
| メインモーター出力 | 7.5KW | |
| 駆動方式 | チェーンドライブ | |
| カットオフモード | 油圧カットオフ | 油圧ステーションモーターの出力は4.0KWです |
| カットブレード | Cr12MoV | 焼入れ、HRC58～62 |
| アンコイラー | 積載5トン、荷台付き | 油圧ステーションモーターの出力は2.2KWです |
| 制御システム | サイメンス/シャイダー PLC | |
| 油圧システム | 北京華徳ブランド | |
| 生産ライン全長 | 約18メートル | |
| 装備重量 | 6トン程度 | |
| 原料の厚み | 0.4～0.8mm | Q235亜鉛メッキコイル |
| 生産速度 | 12~15m/分 |
