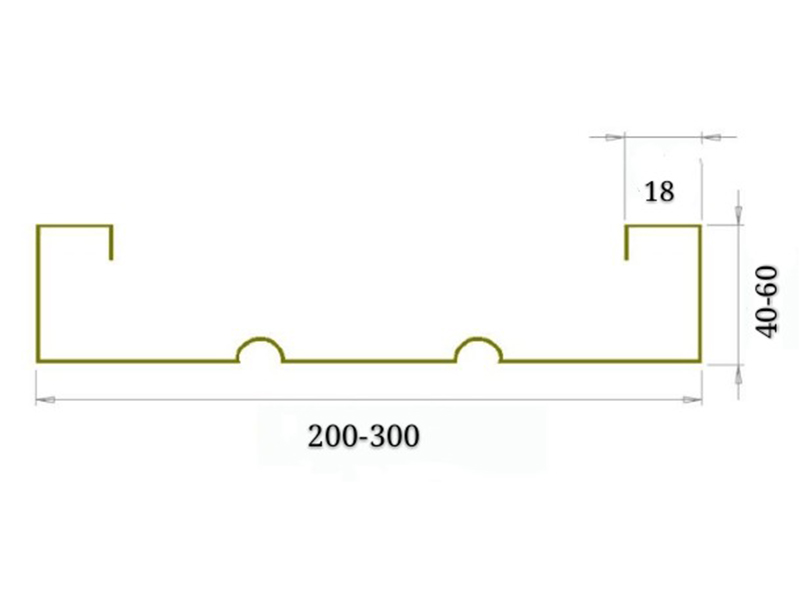

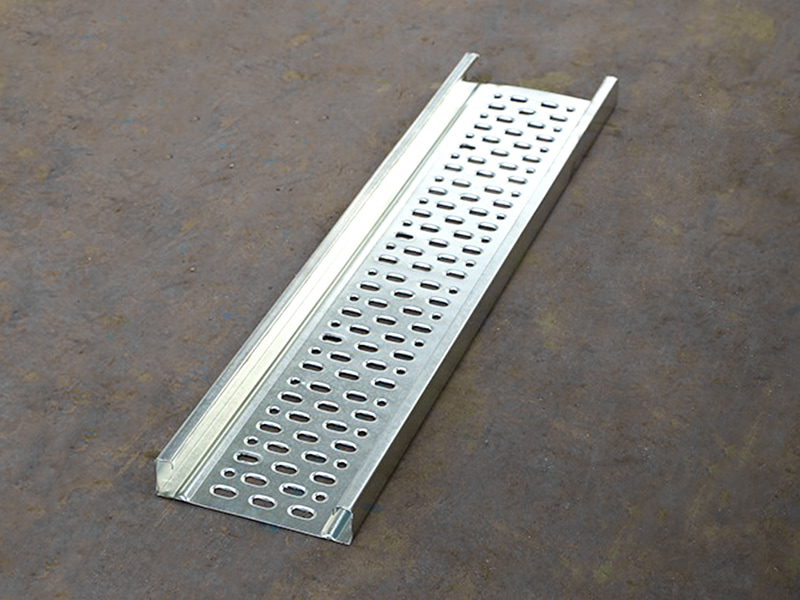

足場産業用ロール成形機は、足場を構築するための鋼製歩道板 (足場板) の大量生産用に特別に設計された自動圧延機です。 複数の高強度ローラーを使用して、金属コイル (通常は厚さ 1.5 ～ 2.5 mm の Q235/Q345 炭素鋼) を連続的に冷間曲げして、滑り止めの溝、補強リブ、端のエッジを備えた耐荷重構造パネルを形成します。これは従来の木製パネルに代わるもので、建設の安全性と耐用年数が大幅に向上します。
Jiangyin Hailong Machinery Factory は 足場産業用ロール成形機 中国のサプライヤーです。1200以上の顧客関係を持ち、カスタムロール成形設備を提供し、多くの業界にサービスを提供しています。 足場産業用ロール成形機 販売中.
コア機能と技術的特徴：
1) 高強度耐荷重構造
縦補強リブ：3～5本の台形リブで曲げ強度を高めます（耐荷重1トン/㎡以上）。
U字型端縁加工：作業者の切り傷を防止し、刃先の剛性を高めます。
滑り止め設計: 表面にはダイヤモンド型または円形の滑り止め突起 (高さ 1.2 mm 以上) があり、摩擦係数 > 0.5 を備えています。
2) 効率的な連続生産
ライン速度は 20 ～ 40 m/min で、1 台の機械で 1 日あたり 3,000 平方メートルを超える鋼材 (木材 6,000 枚の交換に相当) を生産できます。
長さに応じた自動切断により、±1 mm の精度で 1.0 m ～ 3.0 m のカスタム長さを実現します。
3) 腐食適合性
基材はエポキシプライマーでプレコーティングされるか、溶融亜鉛メッキ（亜鉛コーティング≧60μm）されており、成形プロセス中にコーティングが損傷しないようにします。
オプションのオンライン スプレー ユニットは、両面腐食保護を提供します (湿気の多い、酸性、およびアルカリ性の環境に適しています)。
主要な機器コンポーネント：
頑丈なアンコイラー: 5 ～ 8 トンのスチール コイルに対応し、油圧によるコイル拡張と自動センタリング、変形を防ぐ張力制御機能を備えています。

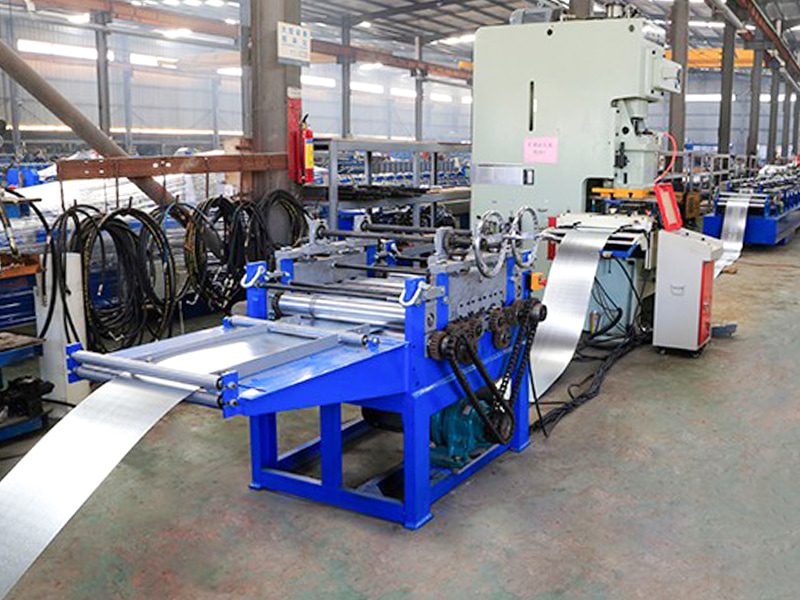

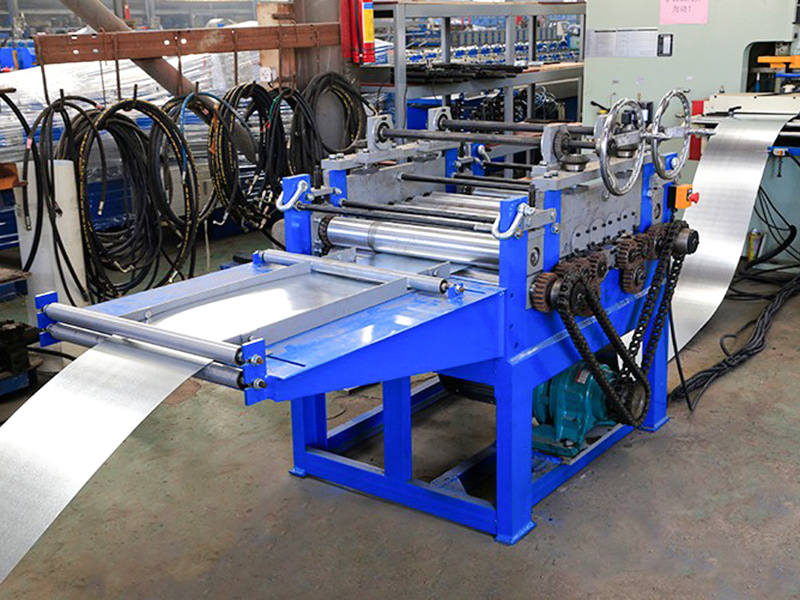

9 ローラーレベラー: 内部コイル応力を排除し、基板の平坦度 (≤ 2 mm/m) を保証します。

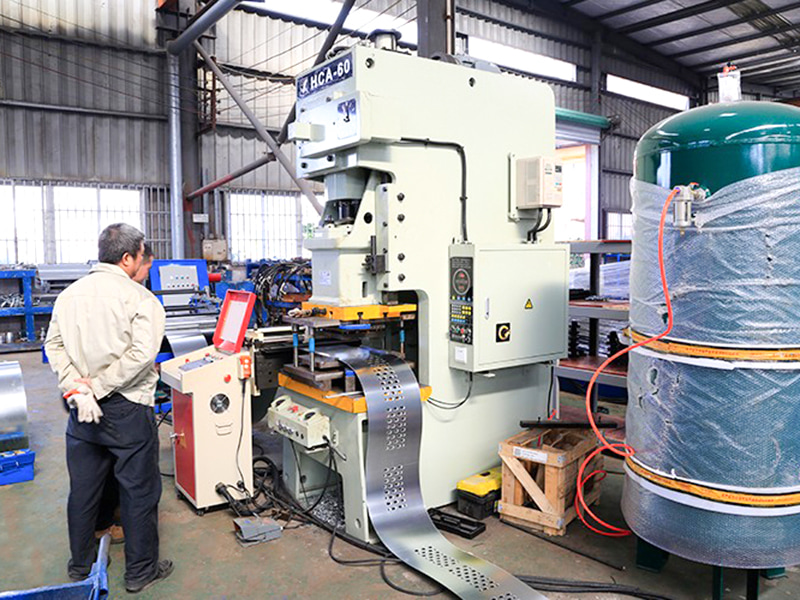

パンチング・ノッチングユニット：接続穴（固縛・固定用）と水抜き穴（水溜まり防止用）を同時に穴あけ加工します。穴間隔精度±0.5mmです。
滑り止めパターン形成システム (コア モジュール): 油圧パンチまたはローラー エンボス加工を利用し、リアルタイムの圧力フィードバックでパターンの深さの一貫性を制御します。

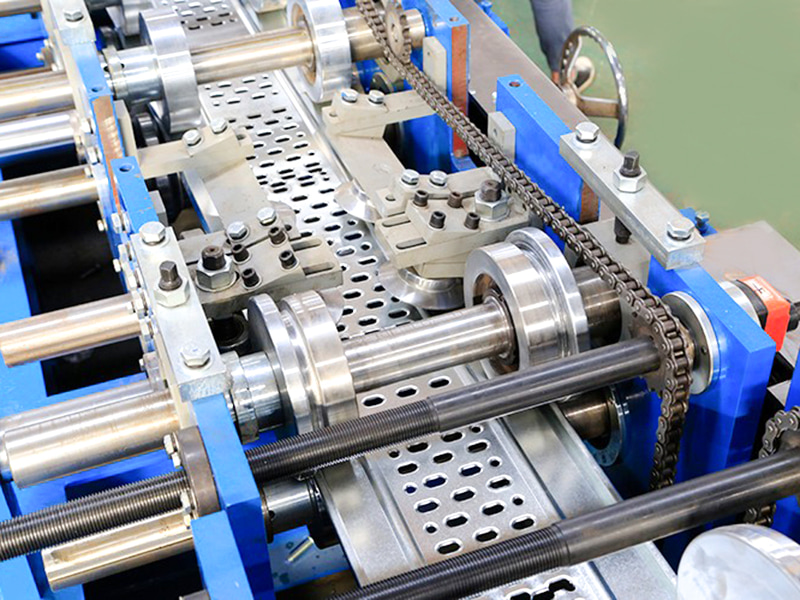

補強リブ成形機: 12 ～ 18 セットのローラーで縦方向の補強リブを徐々にプレスします。ローラーは耐摩耗性のCr12MoV（HRC 58～62）製です。
端縁結束機: 曲げ機構がプレートの端をスチールストリップ (ベースプレートと同じ厚さ) の周りに 180° 巻き付け、バリの危険を排除します。

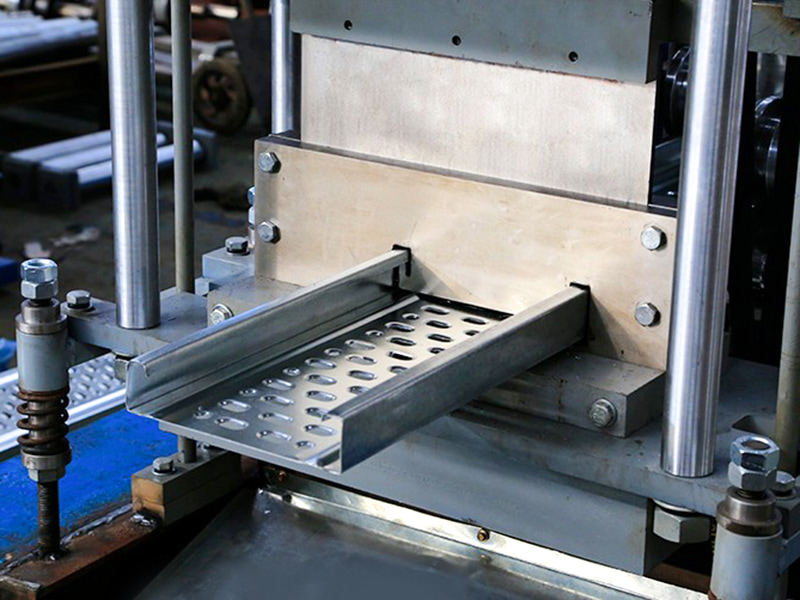

油圧式長さ切断システム: デュアルシリンダーが切断を同期させ、滑らかで歪みのない切断を実現します (バリやバリがありません)。
自動スタッキング システム: 層状スタッキングは、調整可能なスタック高さ (通常 1.2 m) を備えた空気圧吸引カップまたはロボット アームによって実行されます。
PLCインテリジェント制御タッチスクリーン：パラメータ設定（長さ/数量/滑り止めパターン）、故障自己診断、および自動生産統計。
| 技術的パラメータ | ||
| アイテム | パラメータ | 備考 |
| マシンベース | 国家規格 No.40 I ビーム鋼 | 溶接全体構造 |
| ローラー材質 | Cr12MoV鋼 | 真空焼入れ |
| メインシャフト | φ90，40Cr | 焼入れと焼き戻し |
| グループの形成 | 18 | |
| メインモーター出力 | 18.5KW、Kシリーズ | |
| メインドライブギアボックス | チェーン＆ギア | |
| カットオフモード | 油圧カットオフ | 油圧ステーションのモーター出力は 7.5 KW |
| パンチングモード | パンチングマシン | |
| アンコイラー | 積載10トン、荷台付き | 油圧ステーションのモーター出力は 5.5 KW |
| 制御システム | シーメンス/シュナイダー PLC | |
| 油圧システム | 北京華徳ブランド | |
| 生産ラインの全長 | 約40メートル | |
| 装備重量 | 約12トン | |
| 原料の厚さ | 1.5～2.5mm | Q235 亜鉛メッキコイル |
| 生産速度 | 約18m/分 | |
