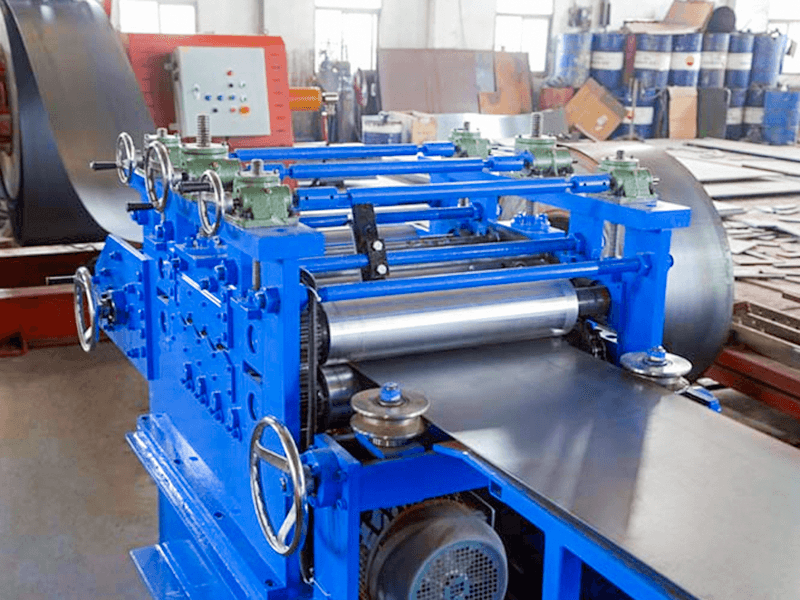

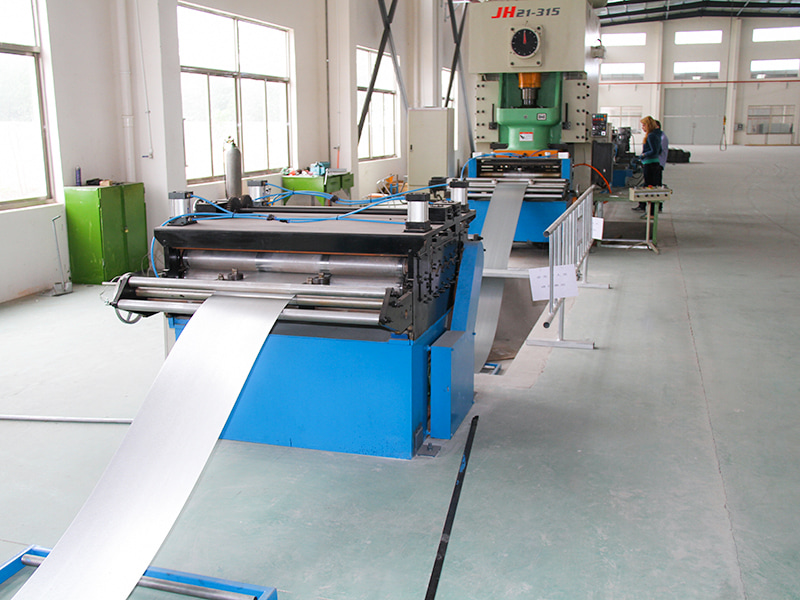

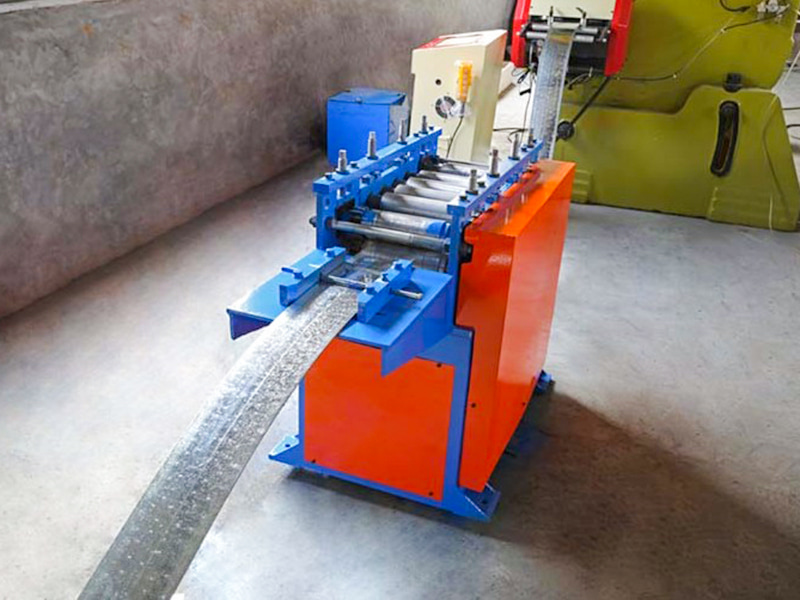

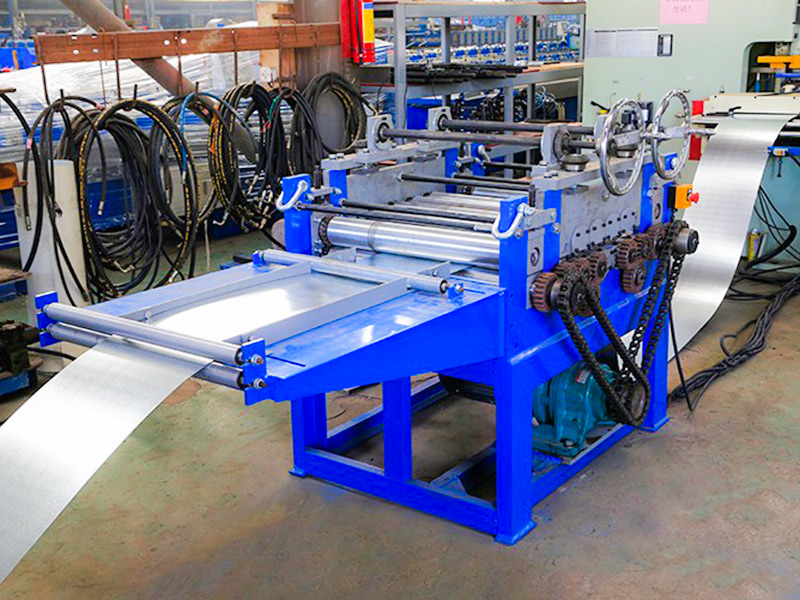

冷間圧延成形生産ラインのスチール コイル レベリング マシン (レベラーまたはストレートナーとも呼ばれる) は、アンコイラーの後、成形機の前に配置される重要な機器です。 最終製品の品質を確保するための重要な前処理装置です。その中心的なタスクは、巻き戻した後もまだ残留応力、曲がり、波状エッジ、反り欠陥のある金属ストリップ (シート) を、正確に制御された多段階ロール ギャップに通し、ストリップに一連の減少する逆曲げ変形 (平坦化と矯正) を施すことです。 これにより、コイル本来の曲がり、波打ちエッジ、内部応力が効果的に除去され、平らで真っ直ぐなストレスのない状態が得られます。これにより、その後の精密成形、所定の長さの切断、または打ち抜きに適した原材料が提供されます。
Jiangyin Hailong Machinery Factory は スチールコイルレベリングマシン 中国のサプライヤーです。1200以上の顧客関係を持ち、カスタムロール成形設備を提供し、多くの業界にサービスを提供しています。 スチールコイルレベリングマシン 販売中.
基本構造:
フレーム：頑丈なフレーム構造。
上下矯正ローラーセット：コアコンポーネント。通常、千鳥状に配置された複数の円筒形ローラーで構成されます (通常、9、11、13、15、17、または 21 などの奇数で見られます)。
上部ローラー: 通常、完全に調整可能なクロスビームに取り付けられ、その一部またはすべてを (ハンドホイールまたはモーターを使用して) 個別に調整できます。
下部ローラー: 通常は固定されているか、いくつかの調整可能なローラーのみが付いています。駆動ローラー (減速機またはギアボックスを介してモーターによって駆動される) は通常、下の列に配置されます。
ギャップ調整: 手動、電動、または油圧で駆動されるこの機構は、下部ローラーに対する上部ローラーの下向きの圧力 (すなわち、矯正圧力/矯正圧力) を正確に調整します。高精度の機械により、各上部ローラーを独立して調整できます。
駆動システム: モーター、減速機、カップリング、ギア分配ボックスが下部ローラーの一部またはすべてを回転させ、ストリップを前方に引っ張ります。このシステムは通常、生産ラインの速度と同期します。
ガイド装置: ストリップの逸脱を防ぐために、通常、入口と出口にサイド ガイド ローラーまたはガイド プレートが取り付けられます。
バックアップローラー（オプション）：幅広または厚板矯正機の場合、過度のたわみを防ぐためにワークロールの裏側（非稼働側）にサポートローラーが取り付けられます。
潤滑システム: ローラーベアリングを潤滑します。
保護カバー: 安全保護を提供します。
| 種類 | HCL-200 | HCL-300 | HCL-400 | HCL-500 | HCL-600 |
| 幅(mm) | 200 | 300 | 400 | 500 | 600 |
| 厚さ(mm) | 1.0～6.0 | ||||
| 減速機 | 1:30 | ||||
| モーター出力 (HP) | 5 | 5 | 7 | 7 | 7 |
| 調整方法 | ウォームギヤ | ||||
| 速度調整 | 可変周波数速度調整 | ||||
| レベリングロール径 | ￠90×7(上4下5) | ||||
| 電力(V) | AC3相：380V | ||||
| 機械サイズ（長さ×幅×高さ） | 1450×680×1580 | 1450×780×1580 | 1450×880×1580 | 1450×980×1580 | 1450×1080×1580 |
| 機械重量 (kg) | 430 | 550 | 670 | 800 | 900 |
