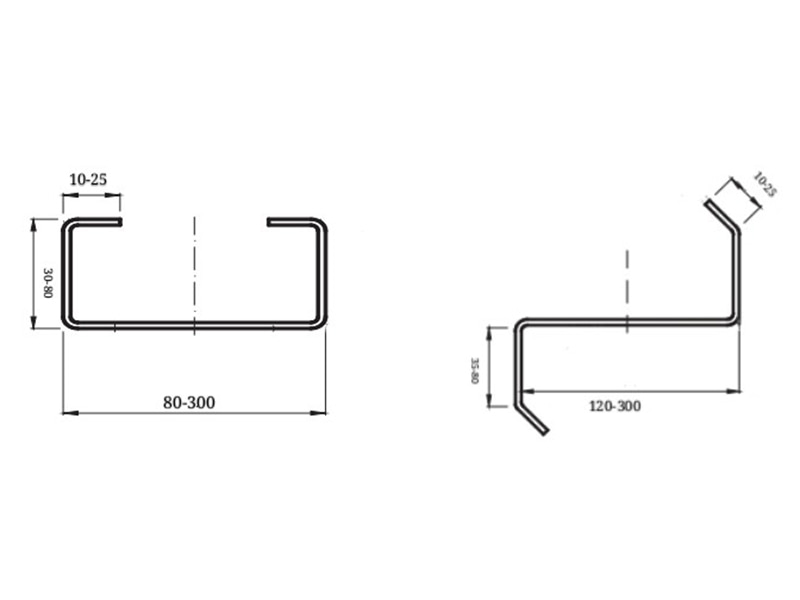

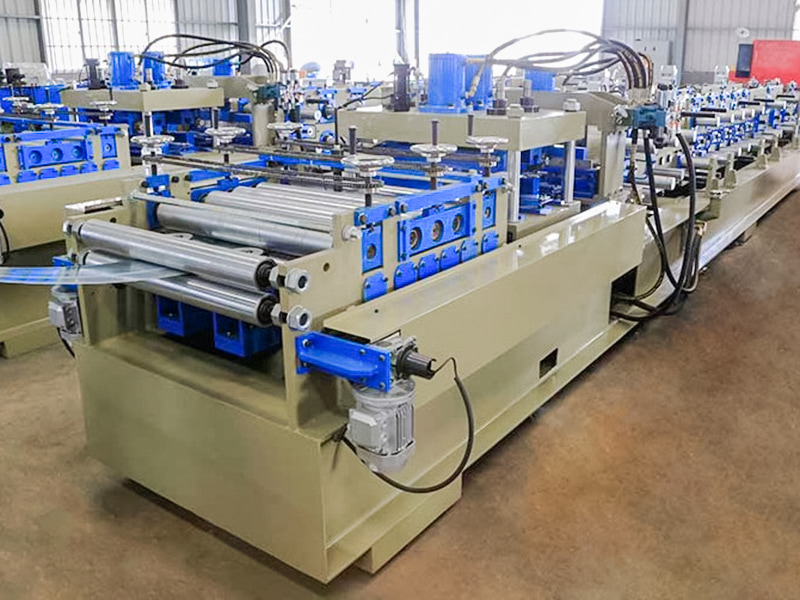

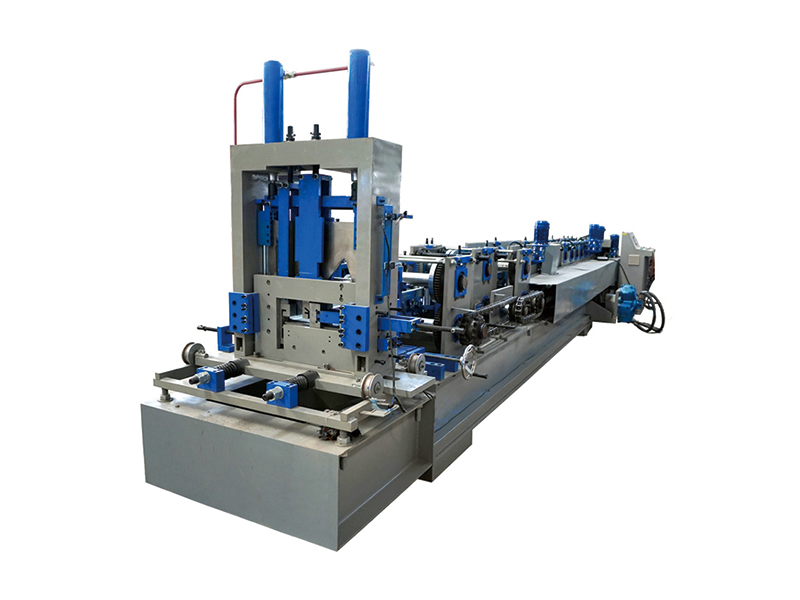

CZ 母屋ロール成形機は、C/Z セクション母屋を効率的かつ連続的に生産するために特別に設計された高度に自動化された産業用機械です。これは、鋼構造の建設、特により高い耐荷重能力と安定性が必要な長スパンの屋根または壁システムで広く使用されています。 80-300型全自動CZ母屋ロール成形機は、より高度な技術とより複雑な成形工程を備えた専用機です。高性能 CZ 断面複合母屋の製造用に特別に設計されています。 高度に自動化された冷間圧延成形プロセス (インライン接合技術と組み合わせることも可能) を使用して、鋼ストリップを全高 80 mm から 300 mm の範囲のさまざまな CZ プロファイルに連続的に加工します。その核心価値は、長スパン、高荷重の建設に必要な高強度、高安定性の母屋を効率よく量産できることにあります。 これは、ハイエンドの鉄骨構造物の製造において不可欠な装置です。ただし、その技術的な難しさとコストは、一般に標準的な帝王切開母屋成形機よりも高くなります。
Jiangyin Hailong Machinery Factory は 80-300型CZ母屋ロール成形機 中国のサプライヤーです。1200以上の顧客関係を持ち、カスタムロール成形設備を提供し、多くの業界にサービスを提供しています。 80-300型CZ母屋ロール成形機 販売中.
C タイプのマシンと同様に、これは、この装置が完全に自動化された機能を備えていることを意味します。
自動アンコイル供給: スチールコイルは自動的に巻き戻され、水平に保たれ、成形ラインに供給されます。

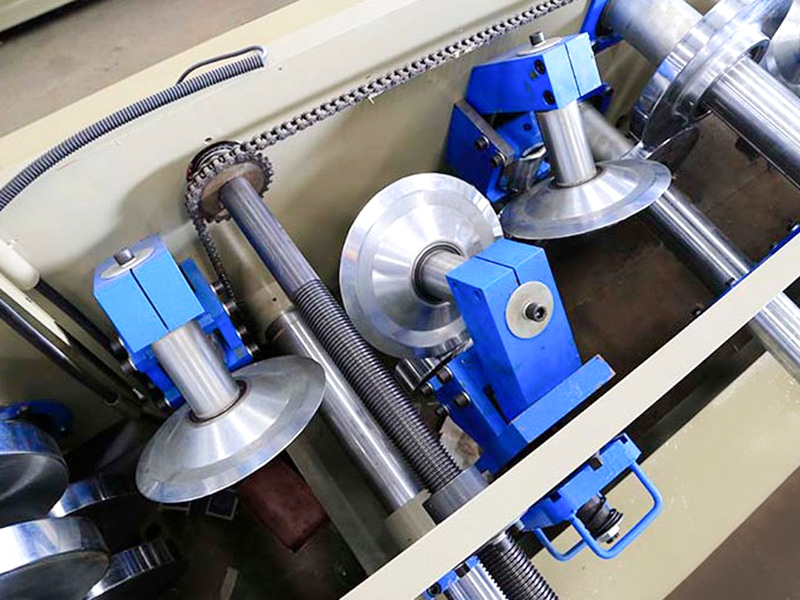

自動ロール成形: プログラム制御のマルチパス精密圧延。

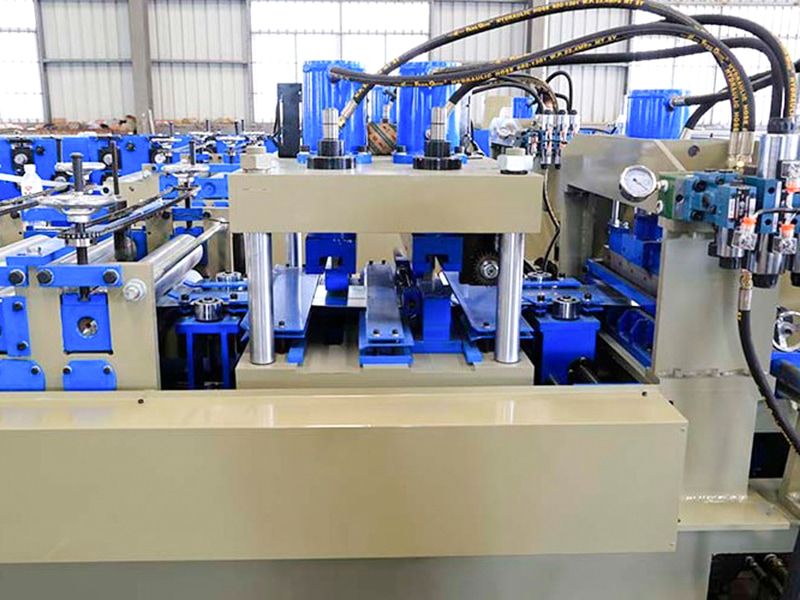

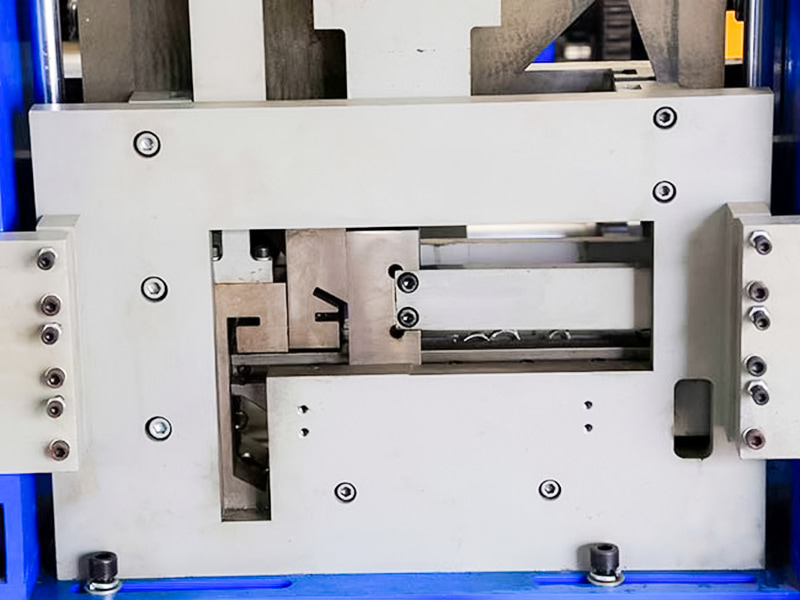

長さに応じた自動切断: 高速フライングソーまたは油圧式ハサミが連続動作で正確な切断を実行し、中断のない生産を保証します。
自動排出・集積：完成品を自動で搬送、計数し、きれいに集積します。

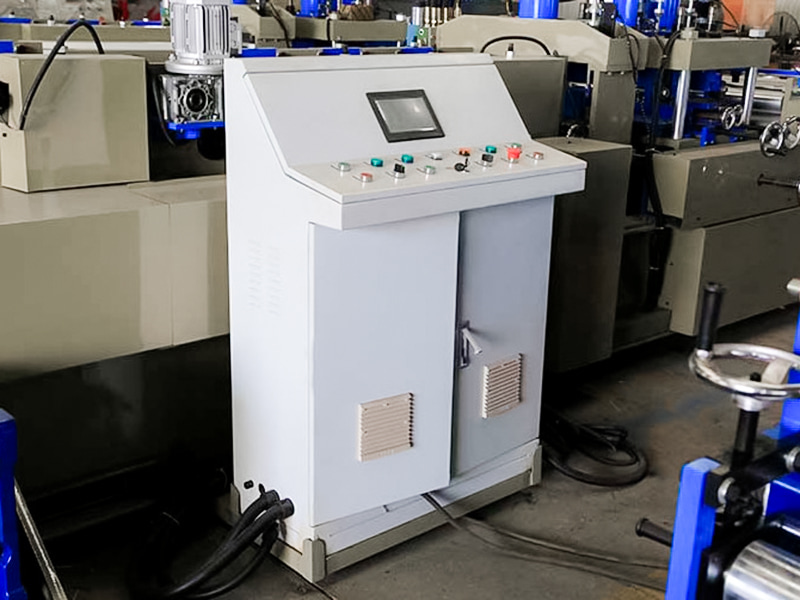

PLC インテリジェント制御: パラメータ (仕様、長さ、数量、穴の位置など) はタッチスクリーン経由で設定され、システムがプロセス全体を自動的に実行および監視します。
利点:

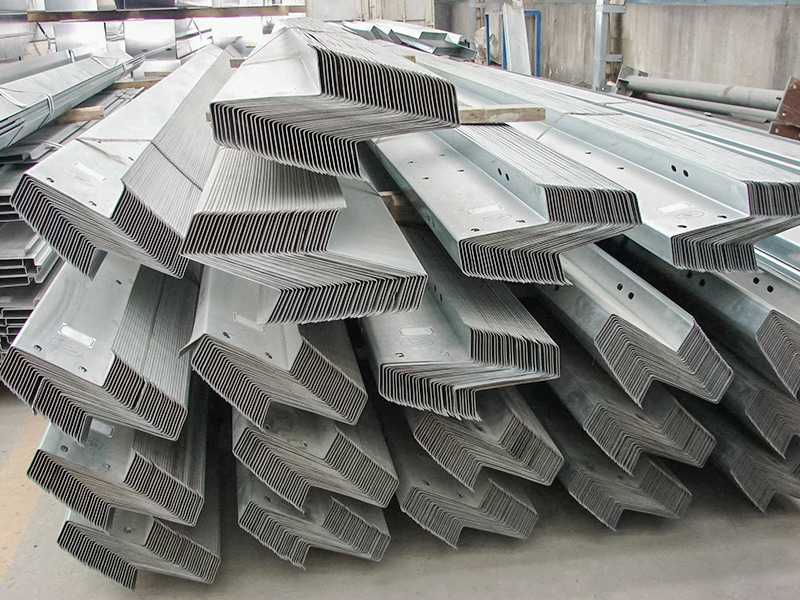

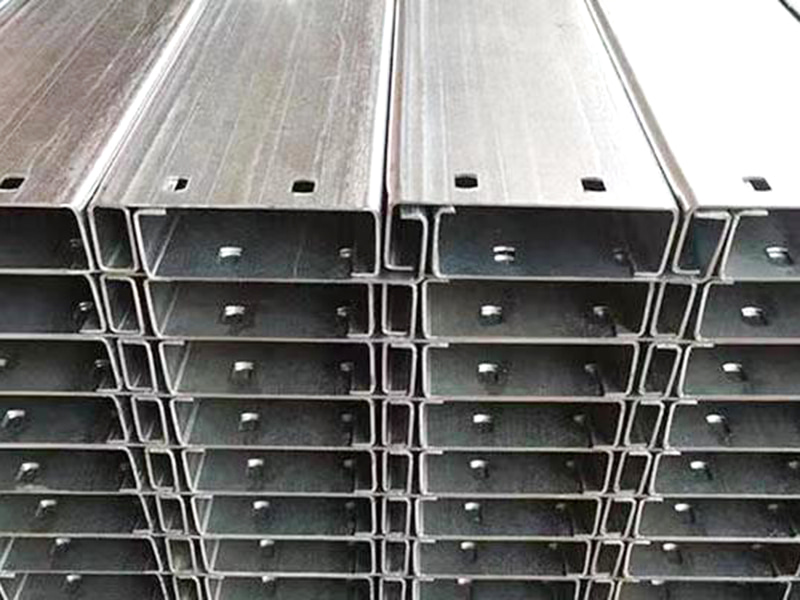

優れた構造性能: 製造された CZ 母屋は、単一の C タイプ母屋をはるかに超える強度と安定性を備えています。
ロングスパン ソリューション: 費用対効果の高いロングスパン建設のための重要なコンポーネント。
高い生産効率: 完全に自動化された連続生産により、大量の需要に対応します。
高精度と一貫性: PLC 制御により、寸法精度と一貫した品質が保証されます。
高い材料利用率: 継続的な生産により廃棄物が削減されます。柔軟性 (相対的): ローラー スリーブを交換して調整することで、1 台の機械で公称範囲 (高さ 80 ～ 300 mm) 内でさまざまな仕様の CZ 母屋を製造できます (注: 金型の交換は重要な作業です)。
| 技術的パラメータ | ||
| アイテム | パラメータ | 備考 |
| マシンベース | 国家規格 No.40 I ビーム鋼 | 溶接全体構造 |
| ローラー材質 | Cr12Mo1V1 | 真空焼入 |
| メインシャフト | φ90，40Cr | 焼入れと焼き戻し |
| グループの形成 | 20 | |
| メインモーター出力 | 25KW、Invt | |
| メインドライブギアボックス | K107 (K107ヘリカルギヤボックス) | |
| 駆動方式 | 1.2インチダブルチェーンドライブ | |
| カットオフモード | 油圧カットオフ | 油圧ステーションのモーター出力は11KWです |
| パンチングモード | 油圧パンチング | |
| アンコイラー | 5トン積載、荷台付き | 油圧ステーションのモーター出力は2.2KWです |
| 制御システム | シーメンス/シュナイダー PLC | |
| 油圧システム | 北京華徳ブランド | |
| 生産ラインの全長 | 約25メートル | |
| 装備重量 | 約12トン | |
| 原料の厚さ | 3.0mm | Q235 亜鉛メッキコイル |
| 原料幅 | 175mm～480mm | |
| 生産速度 | 25~30m/分 | |
