80-300 タイプ C/U 母屋ロール成形機は、建築構造物用の C 型および U 型母屋を連続生産するために特別に設計された自動化された機械です。冷間圧延成形技術を利用して、室温で金属コイルを連続的かつ正確に曲げ、最終的には建築構造物に必要な C 字型および U 字型の鋼製母屋を製造します。これは、現代の鉄骨構造の主要な構造コンポーネントを効率的かつ経済的に生産するために不可欠な装置です。
Jiangyin Hailong Machinery Factory は 80-300型全自動CU母屋ロール成形機 中国のサプライヤーです。1200以上の顧客関係を持ち、カスタムロール成形設備を提供し、多くの業界にサービスを提供しています。 80-300型全自動CU母屋ロール成形機 販売中.
コアコンポーネント (生産ライン):
アンコイラー: 金属コイルをサポートし、巻き戻します。
レベラー: コイリングプロセス中に発生する内部応力、波状エッジ、その他の欠陥を除去し、ロール成形機に入る平らなストリップを保証します。
ガイド/フィーダー: 平坦なストリップをロール成形機に正確に供給します。

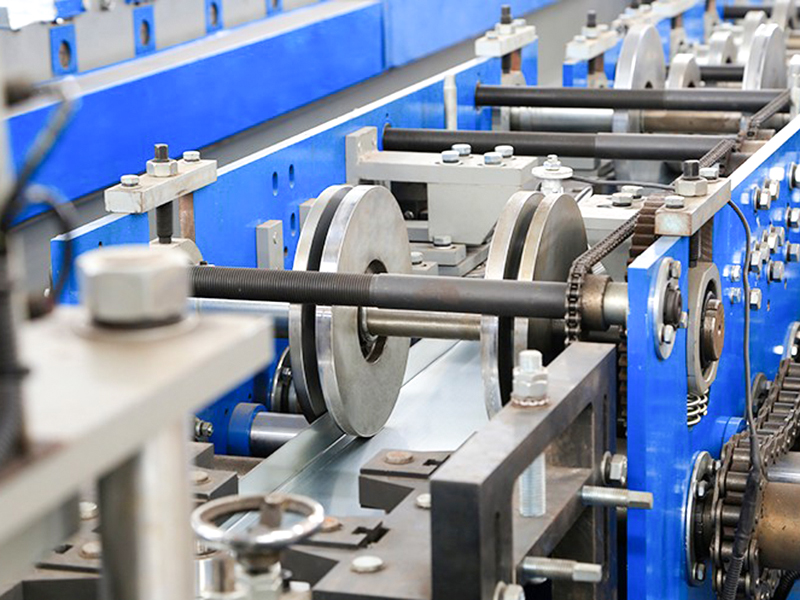

ロール成形機: 最も重要なコンポーネントです。これは、順番に配置された複数のセット (通常は数十個) のロール成形ローラーで構成されます。ロールの各セットはストリップに特定の曲げ動作を適用し、徐々に変形させて正確な C 字型または U 字型の断面を形成します。

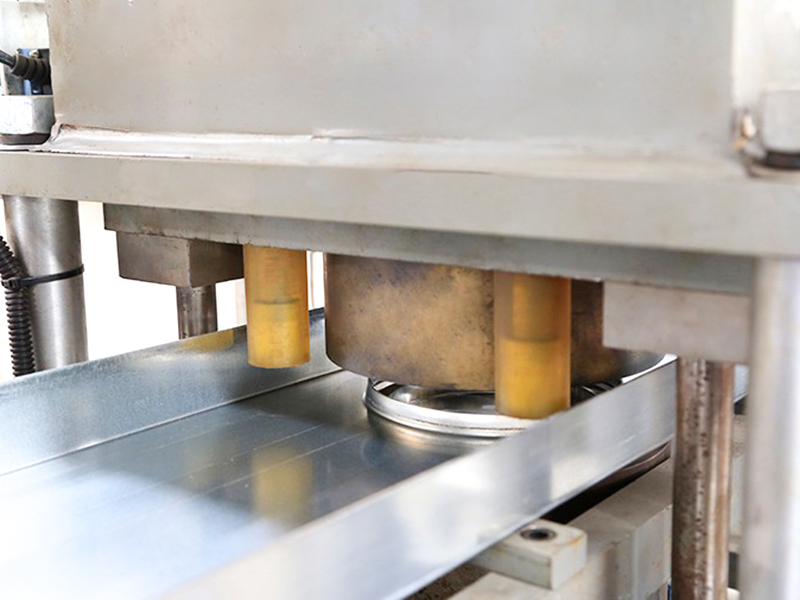

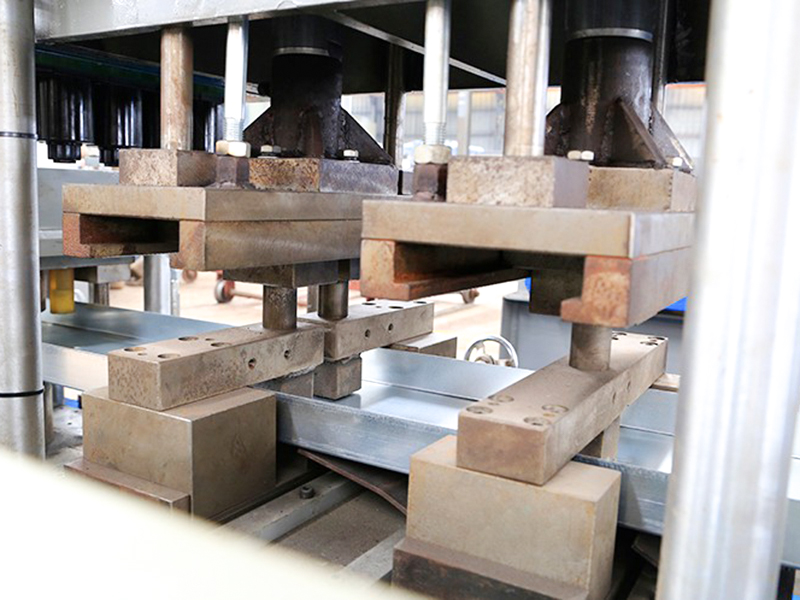

パンチング/面取り装置 (オプション): 成形中または成形後に母屋に接続穴をあけたり角を切り落としたりします。

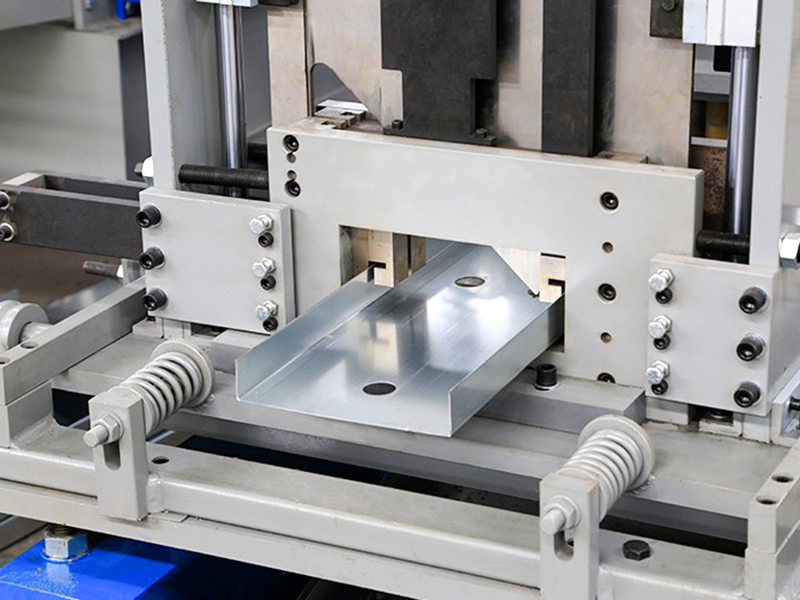

カットオフ装置：連続的に形成されたC・U形母屋を所定の長さに精密に切断します。一般的な方法には、油圧式フライングソー (材料を動かしながら切断する) や油圧/空気圧によるパンチングなどがあります。
アウトフィードラック/コレクター: カットされた完成した母屋を受け取り、きれいに積み重ねます。
主な利点:
高効率：連続生産、高速、高出力。
高精度: 成形ローラーにより、製品のサイズと形状の一貫性が高く保証されます。
高い材料利用率：コイルを直接使用するため、スクラップがほとんどありません。
低エネルギー消費量: 室温で加工されるため、エネルギー消費量は熱間圧延よりも大幅に低くなります。
高レベルの自動化: 生産ライン全体を完全に自動化できるため、人件費が削減されます。
柔軟性: 異なる成形ローラー セットを交換することで、同じ機械でさまざまなサイズの C 型または U 型母屋を製造できます (再試運転が必要です)。
費用対効果が高い: 全体的な効率、材料使用量、エネルギー消費量の利点により、生産単位コストが低くなります。
アプリケーション:
主に鉄骨構造建設業界で使用されます。
産業プラント（倉庫、作業場）
商業ビル（スーパーマーケット、ショールーム）
物流センター
農業用建物（温室、農場）
プレハブ住宅
| 技術的パラメータ | ||
| アイテム | パラメータ | 備考 |
| マシンベース | 国家規格 No.40 I ビーム鋼 | 溶接全体構造 |
| ローラー材質 | Cr12Mo1V1 | 真空焼入れ |
| メインシャフト | φ90，40Cr | 焼入れと焼き戻し |
| グループの形成 | 20 | |
| メインモーター出力 | 25KW、Invt | |
| メインドライブギアボックス | K107 (K107ヘリカルギヤボックス) | |
| 駆動方式 | 1.2インチダブルチェーンドライブ | |
| カットオフモード | 油圧カットオフ | 油圧ステーションのモーター出力は11KWです |

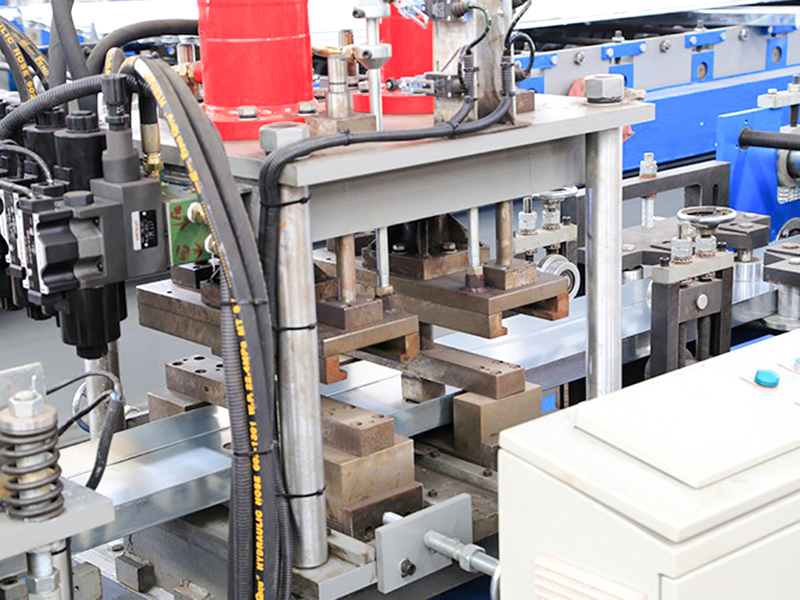

| パンチングモード | 油圧パンチング | |
| アンコイラー | 5トン積載、荷台付き | 油圧ステーションのモーター出力は2.2KWです |
| 制御システム | シーメンス/シュナイダー PLC | |
| 油圧システム | 北京華徳ブランド | |
| 生産ラインの全長 | 約25メートル | |
| 装備重量 | 約12トン | |
| 原料の厚さ | 3.0mm | Q235 亜鉛メッキコイル |
| 原料幅 | 175mm～480mm | |
| 生産速度 | 25~30m/分 | |
