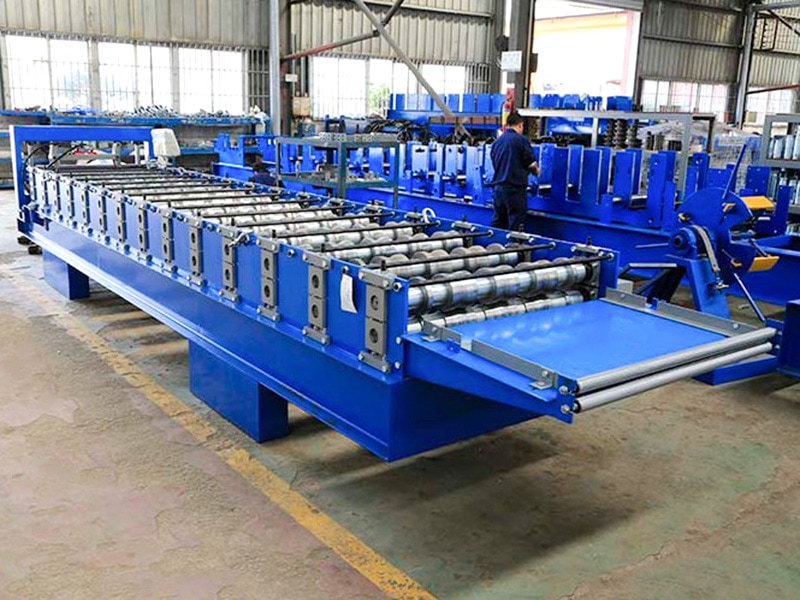

686 IBR ロール成形機は、686 IBR 屋根/壁パネルの連続生産用に特別に設計された板金加工機です。これは、室温でマルチパスロール成形プロセスを通じて金属コイルを圧延するように設計された自動生産ラインで、686 IBR 規格を満たす波形金属屋根/壁パネルを連続的に高速で製造します。
Jiangyin Hailong Machinery Factory は 686型強安定IBRシートロール成形機 中国のサプライヤーです。1200以上の顧客関係を持ち、カスタムロール成形設備を提供し、多くの業界にサービスを提供しています。 686型強安定IBRシートロール成形機 販売中.
この装置の主な機能と用途は次のとおりです。

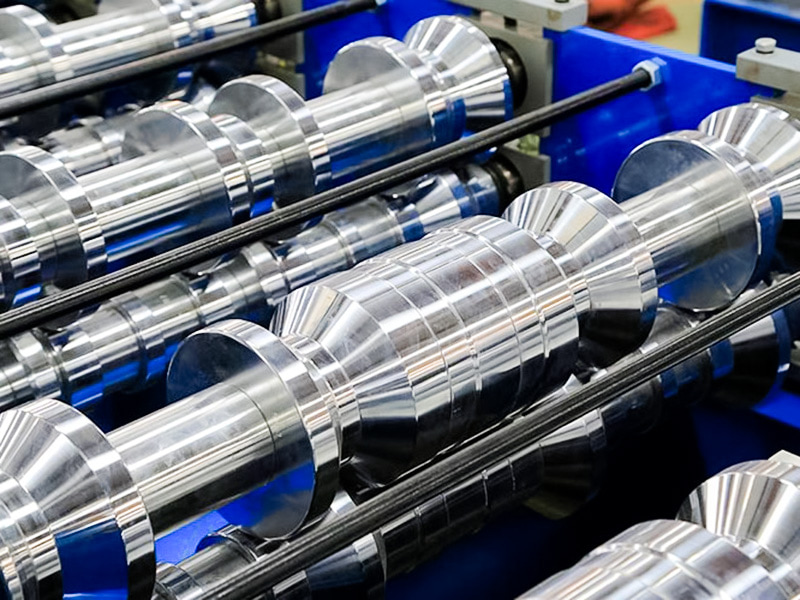

高度に専門化されたロール ダイは、686 IBR 波形の正確な形状を生成するように特別に設計されています。
高効率: 通常 20 ～ 40 m/min 以上の速度で連続的に動作し、大量生産のニーズを満たします。
高い適応性: さまざまな厚さのスチールまたはアルミニウム シート (一般に 0.4 mm ～ 1.2 mm の範囲) およびコーティング (亜鉛メッキ、亜鉛メッキ、および塗装済み PVDF/ポリエステル) を処理できます。

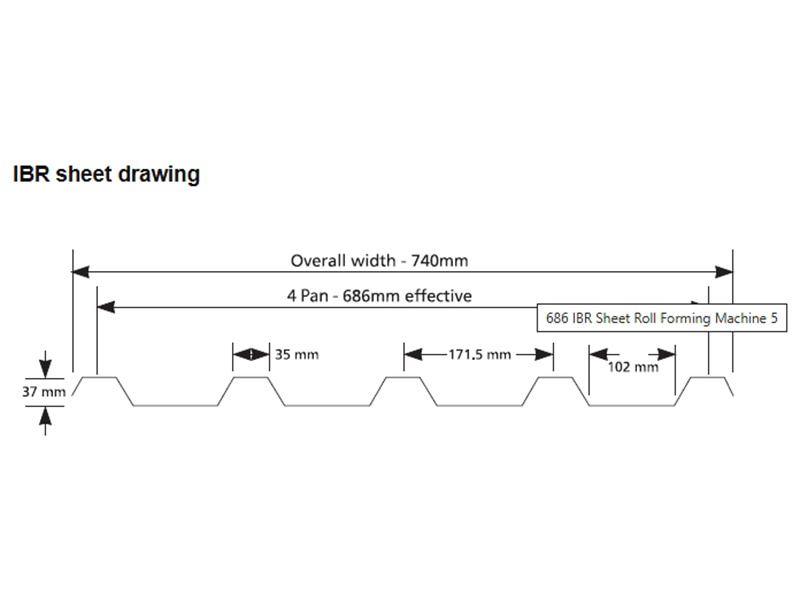

精密な成形: 波形の形状、高さ、間隔は 686 規格に準拠することが保証されています。 IBR 規格により、シート素材の強度、ラップ性能、および一貫した外観が保証されます。
長さに合わせてカット：切断装置を装備しており、成形されたシート材料を設定した長さに正確にカットできます。

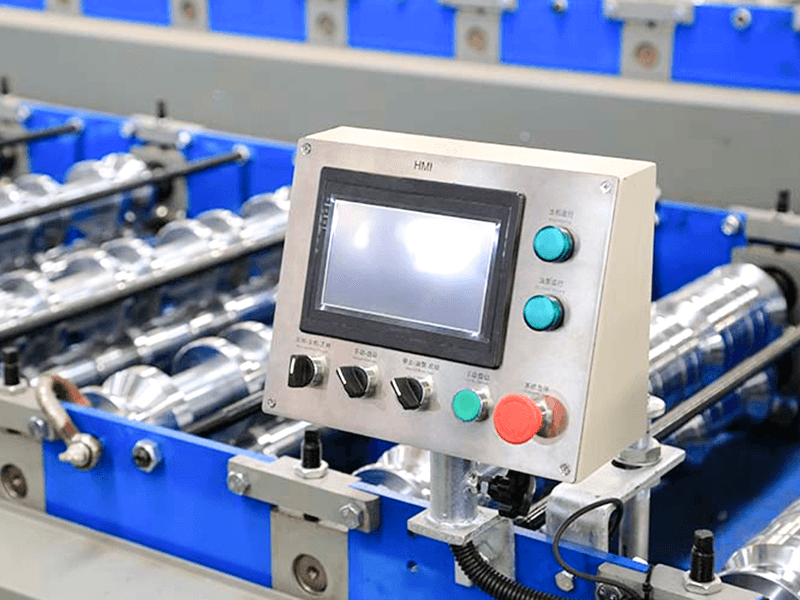

自動制御: PLC または CNC 制御システムを使用して、生産速度、長さ、カウントなどのパラメータを設定および監視します。
主な用途: これらのシステムは、主に建設および建材業界、特に金属屋根および壁システムのメーカーまたは大規模エンジニアリング プロジェクトにサービスを提供しており、工業プラント、倉庫、スタジアム、ショッピング モール、農業用構造物などの大型建物の屋根および壁装材の製造に使用されます。
コアコンポーネントには通常次のものが含まれます。
ローダー/アンワインダー: 金属コイルをロードおよび巻き戻します。
ガイド/矯正装置: ストリップが成形領域にまっすぐに入るようにします。
マルチスタンダード成形フレーム: コアコンポーネントである各フレームには、金属を徐々に曲げる役割を果たす上下の成形ローラーが 1 対以上含まれています。

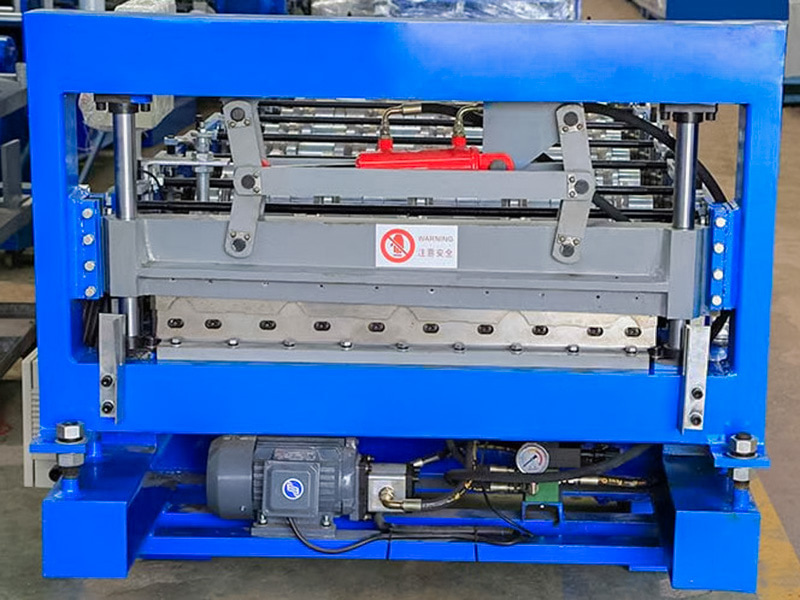

切断装置: 通常は油圧フライング シアーまたはストップ シアーで、シート素材が動き続けながら、設定された長さに正確にカットされます。
排出・集積装置：成形シートやカットシートを集積し集積します。

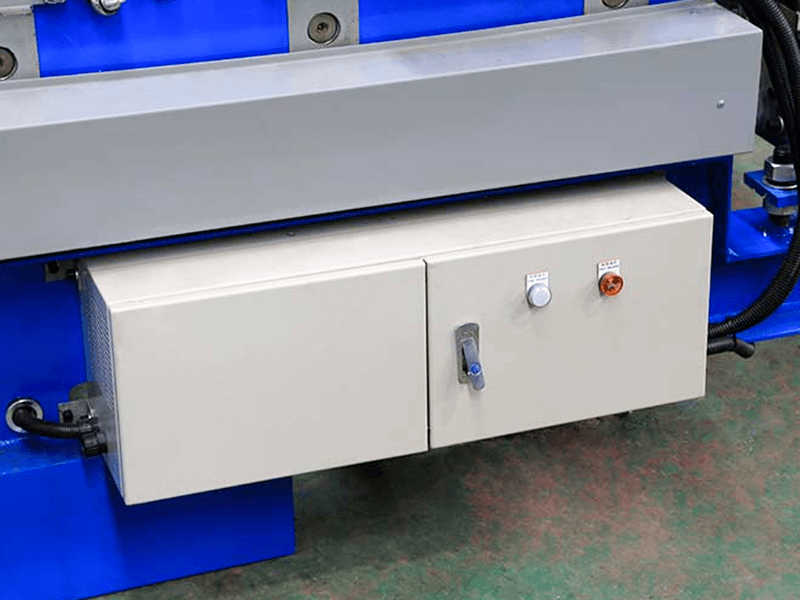

制御システム（PLC）：生産ライン全体の走行速度、切断長さ、カウントなどを制御します。
| 技術的パラメータ | ||
| アイテム | パラメータ | 備考 |
| マシンベース | 国家規格 No.36 I ビーム鋼 | 溶接全体構造 |
| ローラー材質 | 高品質の45#スチール | 精密加工、焼入れ |
| メインシャフト | φ75，45#スチール | 精密加工、焼入れ |
| グループの形成 | 20 | |
| メインモーター出力 | 5.5KW | |
| 駆動方式 | チェーンドライブ | |
| カットオフモード | 油圧カットオフ | 油圧ステーションのモーター出力は4KWです |
| カットブレード | Cr12MoV | 焼入れ、HRC58～62 |
| アンコイラー | 5トン積載、荷台付き | 油圧ステーションのモーター出力は2.2KWです |
| 制御システム | シーメンス/シュナイダー PLC | |
| 油圧システム | 北京華徳ブランド | |
| 生産ラインの全長 | 約18メートル | |
| 装備重量 | 6トン程度 | |
| 原料の厚さ | 0.3～0.8mm | Q235 亜鉛メッキコイル |
| 生産速度 | 10~12m/分 | |
